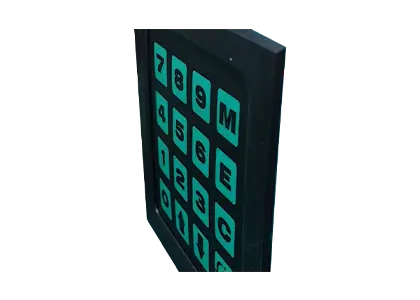

Ponieważ przełącznik membranowy wykorzystuje dobrą warstwę kleju wrażliwą na nacisk i stabilną wydajność poliestru, Lexanu, poliwęglanu, jednego z materiałów razem. Przełącznik membranowy może być zaprojektowany tak, aby spełniał wymagania NEMA 4 i IP 67, niektóre produkty mogą nawet osiągnąć IP68.
Po pierwsze, nie jest łatwo zostać zaatakowany przez pył, a po drugie, zmniejsza przestrzeń produktu.
Przełączniki membranowe są łatwiejsze do czyszczenia powierzchni niż inne klawiatury mechaniczne.
W porównaniu z klawiaturą dotykową i klawiaturą z gumy silikonowej, koszt przełącznika membranowego będzie bardziej przystępny.
Najwyższym panelem przełącznika membranowego może być najbardziej konwencjonalny sitodruk lub druk cyfrowy. Niceone-tech może zaprojektować produkt, aby osiągnąć najlepszy efekt wizualny. Jednocześnie wyświetl logo firmy i kluczowe funkcje na panelu.
Dzięki projektowaniu przełączników membranowych można osiągnąć efekty antybakteryjne, anty-ultrafioletowe i inne.

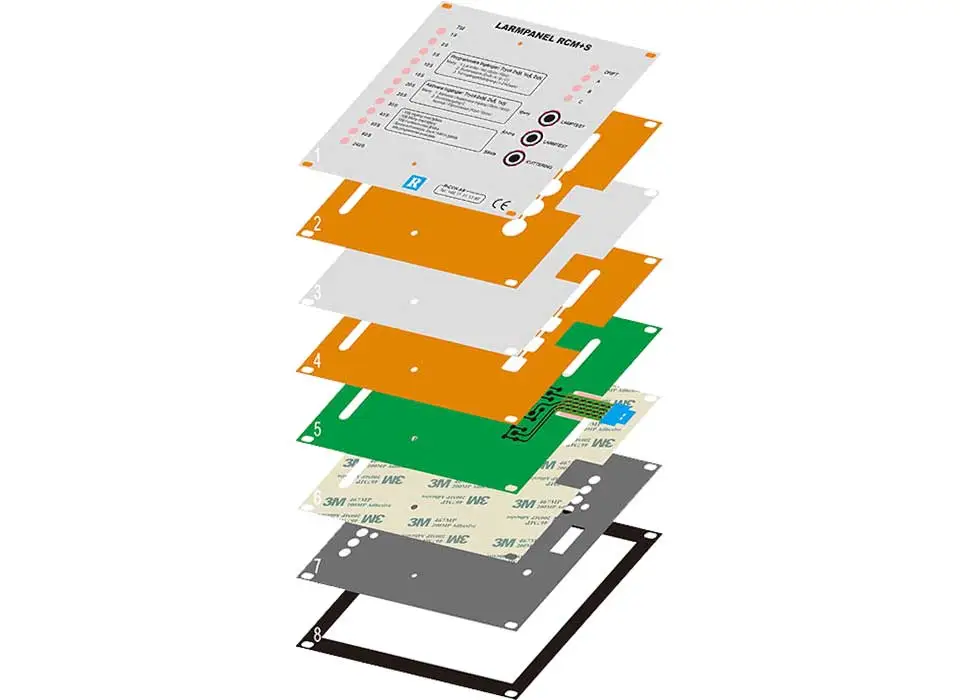

Nakładka-poliester jest zwykle pierwszym wyborem dla materiałów panelu przełączników membranowych, ponieważ jego żywotność będzie nieco dłuższa niż poliwęglanu. Jeśli jest to po prostu panel zamiast przełącznika membranowego, Lexan i poliester są również dobrym wyborem. Nakładka jest najbardziej intuicyjną formą interfejsu człowiek-maszyna. Niceone-tech będzie drukować lub drukować cyfrowo z tyłu materiału, a także mogą być używane w połączeniu. Specjalne wymagania, takie jak efekt lustrzanego srebra, są również wykonalne.
Jako pierwsza warstwa papieru samoprzylepnego pod panelem, zwykle stosuje się klej akrylowy, na ogół grubość wynosi między 0,125-0,225mm. Jeśli tak jest
Struktura przełącznika membranowego LGF, grubość czasami osiąga 0,64mm.

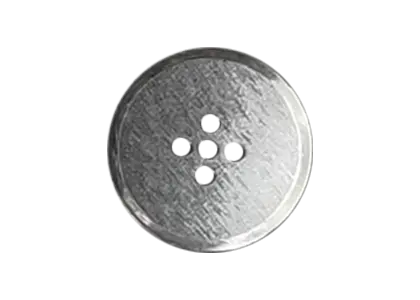

Ta warstwa ma zwykle trzy funkcje: 1. Jako element ustalający kopułę zapewnia, że kopuła Snap warstwy obwodu nie będzie tworzyć ruchu odłamków z powodu wyzwalania i zamykania, co spowoduje awarię obwodu i zużycie obwodu. 2. Użyj atramentu przewodzącego do druku poliestrowego 0,1-0,125mm, oleju węglowego i atramentu UV jako górnej linii. Ta struktura warstwy może być również wypukła, aby poprawić dotykowe sprzężenie zwrotne. 3. może służyć jako ESD warstwy ekranującej.
Zarówno górna, jak i dolna linia są drukowane tuszem przewodzącym, zwykle grubsza taśma służy do oddzielania górnej i dolnej linii, aby uniknąć bezpośredniego przewodzenia przełącznika membranowego. Jeśli górny obwód jest używany tylko jako stała warstwa, to ogólna grubość warstwy dolnego obwodu nakładki kleju Top Circuit Layer powinna być większa niż 0,4mm, w przeciwnym razie, panel ściśnie odłamki, aby poczuli się gorzej. O ile panel nie jest wypukły, czterowarstwowa struktura jest mniejsza niż 0,4mm.

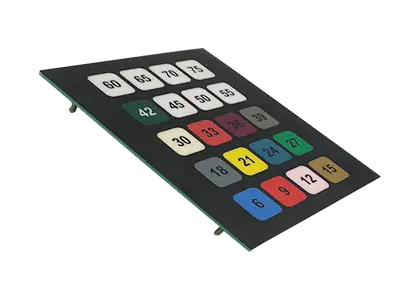

Grubość tego obwodu warstwy wynosi zwykle 0,1-0,188mm. Może być drukowany tuszem, olejem węglowym i atramentem UV. Można również zainstalować diody LED. Niektóre panele przełączników membranowych wybiorą jako obwód miedziany flex lub drukujący obwód drukujący. W porównaniu z poliestrem ich wydajność będzie bardziej stabilna. Częściej stosowane w przemyśle medycznym i wojskowym. Jeśli jest to miedziany flex lub płytka drukująca jako linia, Niceone-tech może nawet zainstalować różne komponenty na linii.

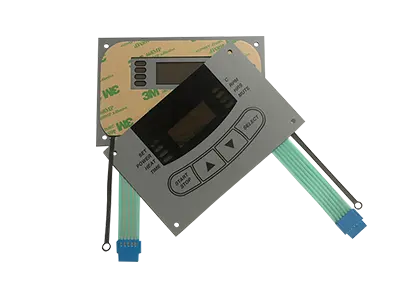

Istnieje wiele możliwości wyboru, ale najczęściej używane są serie 3 M200MP lub 3 M300LSE. Zgodnie z różnymi produktami laminowania przełączników membranowych, Niceone-tech zaleci 3 M300LSE, jeśli potrzebuje wyższej lepkości.
Ta struktura warstwy jest zwykle stosowana jako ostatnia warstwa przełącznika membranowego, co może sprawić, że struktura elementu przełącznika membranowego będzie bardziej kompletna. Zwykle wybór materiałów to AL, FR4, PC lub stal. Jeśli wybrano AL, orzechy lub nóżki mogą czasami być dodawane z tyłu produktu.
Wiele środowisk pracy i maszyn będzie używanych w warunkach słabego światła lub ciemności. W tej chwili klient zapytał nas, czy możemy rozwiązać ten problem. W tym czasie zalecamy stosowanie przełączników membranowych z oświetleniem wewnętrznym. Wybierz folię EL jako płytkę prowadzającą światło, optykę światłowodową i nowszą strukturę folii prowadzącej światło (LGF). Niceone-tech zaleca LGF, który wykorzystuje boczne diody LED i panele prowadzące światła, aby produkt miał mniejsze straty i dłuższą żywotność w porównaniu z przełącznikiem membranowym EL. Dostępne również w różnych kolorach.
Grubość przełącznika membranowego LGF dostarczonego przez Niceone-tech może wynosić nawet 0,8mm. Jasność przycisków i logo jest nie tylko jednolita i długotrwała, ale co ważniejsze, możemy również oświetlić każdy przycisk indywidualnie. Czasami można również użyć dwukolorowego lub RGB
Trójkolorowe światła, aby wejść.
Jeden krok sprawia, że produkt jest piękniejszy.
* Jeśli klient chce, aby produkt był bardziej nowatorski i piękny, czasami możemy użyć żywicy epoksydowej w połączeniu z kluczami. Sprawia, że jest to przełącznik membranowy Epoxy LGF.
Jeśli jesteś zainteresowany przełącznikiem z podświetlaną membraną, skontaktuj się z Niceone-tech, a my wyślemy próbki tak szybko, jak to możliwe.
Istnieją trzy inne typy oświetlających przełączników membranowych poniżej:
Przełączniki membranowe światłowodowe są również dobrym wyborem do podświetlania. Materiał światłowodowy jest bardzo cienki i może być stosowany jako stała warstwa przełącznika membranowego. Jednocześnie dotykowe sprzężenie zwrotne jest lepsze bez dodawania punktu styku. Średnia długość życia wynosi do 50 000 do 100 000 godzin. Główne źródło światła pochodzi z diod LED.
Poprzez transmisję światłowodową w przełączniku membranowym musi się zapalić. I może być większy niż obszar podświetlenia LED montowany na powierzchni. KliknijPrzełącznik membranowy światłowodowyAby uzyskać więcej informacji.
Podświetlenie EL jest napędzane przez wysoką częstotliwość i niską moc. EL jest bardzo cienki, jest substytutem tradycyjnej technologii oświetleniowej i jest szeroko stosowany w różnych akcesoriach elektronicznych. Żywotność produktów z podświetleniem EL zależy głównie od napięcia sterującego, częstotliwości, temperatury i wilgotności. Ale większość przełączników membranowych EL może osiągnąć żywotność 4000 godzin lub więcej. Jasność przełącznika membranowego EL będzie tłumić liniowo od początkowego włączenia. Jest to również nieunikniona wada w stosunku do innych paneli przełączników membranowych podświetlenia.
Podświetlany przełącznik membranowy EL dostarczony przez Niceone-tech nie spowoduje problemów z ciepłem, elektrycznością i EMI. Głównie EL jest częściej „ zimnym ”medium oświetleniowym.
Wspólny przełącznik membranowy z diodami emitującymi światło o stosunkowo niskim koszcie. Ponieważ ten przełącznik membranowy technologii nie może sprostać oświetleniu dużego obszaru, jest on najczęściej używany do celów wskazujących. Jest to stosunkowo stara technologia. Ale żywotność jest długa i głęboko klienci to uwielbiają.
