Przełączniki membranowe Silver Flex

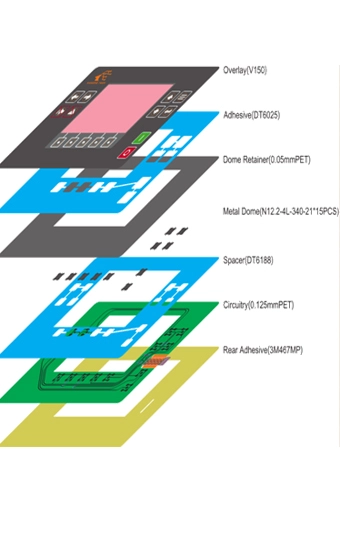

Nakładka-poliester jest zwykle pierwszym wyborem dla materiałów panelu przełączników membranowych, ponieważ jego żywotność będzie nieco dłuższa niż poliwęglanu. Jeśli jest to po prostu panel zamiast przełącznika membranowego, Lexan i poliester są również dobrym wyborem. Nakładka jest najbardziej intuicyjną formą interfejsu człowiek-maszyna. Niceone-tech będzie drukować lub drukować cyfrowo z tyłu materiału, a także mogą być używane w połączeniu. Specjalne wymagania, takie jak efekt lustra srebra, są również wykonalne.

Klej nakładkowy-Jako pierwsza warstwa papieru samoprzylepnego pod panelem, zwykle stosuje się klej akrylowy, na ogół grubość wynosi od 0,125-0,225mm. Jeśli jest to struktura przełącznika membranowego LGF (do przełącznika membranowego LGF), grubość czasami osiąga 0,64mm.

Ta warstwa ma zwykle trzy funkcje: 1. Jako element ustalający kopułę zapewnia, że kopuła Snap warstwy obwodu nie będzie tworzyć ruchu odłamków z powodu wyzwalania i zamykania, co spowoduje awarię obwodu i zużycie obwodu. 2. Użyj atramentu przewodzącego do druku poliestrowego 0,1-0,125mm, oleju węglowego i atramentu UV jako górnej linii. Ta struktura warstwy może być również wypukła, aby poprawić dotykowe sprzężenie zwrotne. 3. może służyć jako ESD warstwy ekranującej.

Zarówno górna, jak i dolna linia są drukowane tuszem przewodzącym, zwykle grubsza taśma służy do oddzielania górnej i dolnej linii, aby uniknąć bezpośredniego przewodzenia przełącznika membranowego. Jeśli górny obwód jest używany tylko jako stała warstwa, to ogólna grubość warstwy dolnego obwodu nakładki kleju Top Circuit Layer powinna być większa niż 0,4mm, w przeciwnym razie, panel ściśnie odłamki, aby poczuli się gorzej. O ile panel nie jest wypukły, czterowarstwowa struktura jest mniejsza niż 0,4mm.

Grubość tego obwodu warstwy wynosi zwykle 0,1-0,188mm. Może być drukowany tuszem, olejem węglowym i atramentem UV. Można również zainstalować diody LED. Niektóre panele przełączników membranowych wybiorą jako obwód miedziany flex lub drukujący obwód drukujący. W porównaniu z poliestrem ich wydajność będzie bardziej stabilna. Częściej stosowane w przemyśle medycznym i wojskowym. Jeśli jest to miedziany flex lub płytka drukująca jako linia, Niceone-tech może nawet zainstalować różne komponenty na linii.

Istnieje wiele możliwości wyboru, ale najczęściej używane są serie 3 M200MP lub 3 M300LSE. Zgodnie z różnymi produktami laminowania przełączników membranowych, Niceone-tech zaleci 3 M300LSE, jeśli potrzebuje wyższej lepkości.

Ta struktura warstwy jest zwykle stosowana jako ostatnia warstwa przełącznika membranowego, co może sprawić, że struktura elementu przełącznika membranowego będzie bardziej kompletna. Zwykle wybór materiałów to AL, FR4, PC lub stal. Jeśli wybrano AL, orzechy lub nóżki mogą czasami być dodawane z tyłu produktu.
