Głębokie zanurz się w świecie przełączników membranowych Polydome

W dzisiejszej szybkiej erze technologicznej potrzeba wydajnych interfejsów użytkownika nigdy nie była bardziej wyraźna. W tym artykule omówiono kompleksowo przełączniki membranowe polydome, podstawowy element nowoczesnych urządzeń elektronicznych, rzucający światło na ich fascynujące cechy i zastosowania.

Odsłonięcie przełączników membranowych Polydome

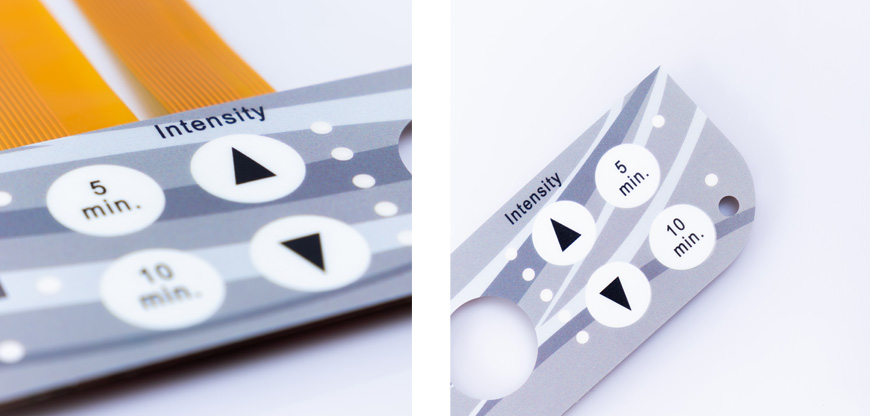

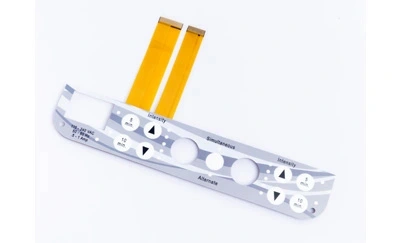

Przełączniki membranowe Polydome, powszechnie określane jako „ Polydomes ”, reprezentują kluczowy typ przełącznika elektrycznego, który można znaleźć w wielu urządzeniach elektronicznych, od pilotów po zaawansowany sprzęt medyczny. To, co je wyróżnia, to ich innowacyjny design, płynnie łącząc funkcjonalność i trwałość, co czyni je integralną częścią naszych codziennych interakcji z technologią.

Dekonstrukcja przełącznika membranowego Polydome

Aby naprawdę uchwycić działanie przełączników membranowych polydome, konieczne jest zrozumienie ich skomplikowanego składu.

1. Nakładka

Na najwyższej warstwie przełącznika membranowego polydome znajduje się nakładka, działająca jako interfejs użytkownika. Zwykle wykonana z elastycznych materiałów, takich jak poliester lub poliwęglan, warstwa ta służy jako punkt interakcji dla użytkowników.

2. Warstwa dystansowa

Pod nakładką warstwa dystansowa zajmuje centralne miejsce, mieszcząc otwory odpowiadające przyciskom przełącznika. Ta warstwa zapewnia niezbędną separację między nakładką a warstwą obwodu, zapobiegając nieumyślnym uruchomieniom.

3. Warstwa obwodu

Prawdziwa magia przełącznika membranowego polydome rozwija się w warstwie obwodu. Tutaj ślady przewodzące, często wykonane ze srebra lub miedzi, tworzą skomplikowane połączenia elektryczne. Kiedy użytkownik naciska przycisk na nakładce, inicjuje ruch warstwy dystansowej w dół, tym samym kończąc obwód i rejestrując wejście.

4. Ewolucja wrażliwości: kopuły poliestrowe (polidomy)

Przełomowym postępem w obrębie przełączników membranowych polydome jest integracja kopuł poliestrowych, powszechnie znanych jako „ Polydomes ”. Kopuły te powstają w wyniku drobiazgowego procesu polegającego na nadrukowaniu warstwy przewodzącego atramentu, zwykle mieszanki srebra i węgla, na materiale poliestrowym (PET). Następnie kopuły te są formowane w półkoliste formy poprzez zastosowanie ciśnienia lub ciepła.

Nazwa „ Polydome ”wywodzi się z ich podstawowego materiału-poliestru. Ten proces wytłaczania na gorąco, często określany jako „ Tłoczona Polydome ”, nasyca tym komponentom funkcje przypominające ich metalowe odpowiedniki.

Polidomy wyróżniają się szczególnie wyjątkowym dotykowym sprzężeniem zwrotnym. Każde naciśnięcie przycisku zapewnia satysfakcjonujące kliknięcie, zapewniając użytkownikom namacalne potwierdzenie ich działania. Ponadto te kopuły poliestrowe wykazują pewien stopień wodoodporności, zapewniając nieprzerwaną funkcjonalność nawet w obecności wilgoci. Wyróżniają się również odpornością na kurz, odpornością na wilgoć i wykazują imponującą tolerancję na ciepło.

Być może najbardziej imponujące jest to, że Polydomes wykazują niezwykłą stabilność ciśnienia. Nawet poddawane nadmiernej sile podczas uruchamiania zachowują swój kształt i funkcjonalność, co czyni je solidnym wyborem dla szeregu zastosowań.

5. Dodatkowe warstwy: Mylar, atrament przewodzący i przekładki

• Mylar: Umieszczony na szczycie Polydome, Mylar jest wykonany z PET (poliestru) i jest zazwyczaj przezroczysty lub przezroczysty. Ta przezroczystość umożliwia użytkownikom obserwację przewodzącego atramentu i przekładek znajdujących się pod nim. Mylar jest dostępny w dwóch standardowych grubościach: 0,10mm i 0,125mm.

• Atrament przewodzący: Umieszczony pod wytłoczonym półkolistym obszarem Mylaru, przewodzący atrament zawiera składniki srebrne i węglowe. Opór przewodzącego atramentu zmienia się odwrotnie do ilości użytego srebra; im większa grubość srebra, tym niższy opór. Typowe grubości obejmują 0,004-0,006mm dla srebra i 0,005-0,006mm dla węgla.

• Przewod: Przewod, również wykonane z PET (poliester), znajdują się w bocieTom z Polydome. Są zazwyczaj białe lub przezroczyste/przezroczyste i występują w dwóch standardowych grubościach: 0,15mm i 0,20mm.

Dodatkowe warstwy: klej gumowy i klej dolny

• Klej gumowy: umieszczony nad folią poliestrową, klej gumowy jest zazwyczaj zielony i ma grubość 0,125mm. Może bezpiecznie przylegać do silikonowych/gumowych klawiatur i nakładek przełączników membranowych.

• Klej dolny: W praktycznych zastosowaniach, jeśli klienci zamierzają przymocować Polydome do płytki drukowanej, w połączeniu z przekładką stosuje się dodatkowy klej dolny. W tym scenariuszu kleju nie można oddzielić od przekładki.

Kopuły poliestrowe występują w trzech podstawowych typach konstrukcyjnych, służących do różnych celów montażowych, podobnych do metalowych tablic kopułowych. Obejmują one stos-up i szczegóły obrazu.

Standardowa kopuła poliestrowa (Polydome) Stack-Up: Górna i dolna warstwa nie ma kleju, co wymaga bezpiecznego mocowania do produktu za pomocą śrub, klawiatury/klawiatury/słupków pozycjonujących PCB.

Środki ostrożności dotyczące używania kopuł poliestrowych (polidomy)

Po uzyskaniu wglądu w zasady działania i porównaniu kopuł poliestrowych z metalowymi kopułami, należy przestrzegać pewnych środków ostrożności, aby zapobiec potencjalnemu uszkodzeniu kopuł poliestrowych:

1. Unikaj długotrwałego narażenia na wysokie temperatury (>40 ° C): Dłuższe stosowanie w środowiskach o wysokiej temperaturze może spowodować utratę elastyczności kopuł poliestrowych.

2. Unikaj długotrwałego użytkowania w wyjątkowo niskich temperaturach (<-25 ° C): Rozszerzona ekspozycja na bardzo niskie temperatury może mieć wpływ na żywotność mechanizmu kulowego.

3. Limit użytkowania na zewnątrz: kopuły poliestrowe najlepiej nadają się do zastosowań wewnętrznych. Rozszerzona ekspozycja na warunki zewnętrzne może wpłynąć na ich wydajność.

4. Unikaj ostrych lub twardych przedmiotów: Powstrzymaj się od używania ostrych lub twardych przedmiotów do naciskania na wierzchołki kopuły, ponieważ może to doprowadzić do uszkodzenia kopuły.

Przestrzegając tych środków ostrożności, możesz zapewnić długowieczność i optymalną wydajność kopuł poliestrowych w swoich aplikacjach.

Wniosek

Przełączniki membranowe Polydome spowodowały zmianę paradygmatu w sposobie interakcji z urządzeniami elektronicznymi. Ich wyjątkowa trwałość, rozbudowane opcje dostosowywania i niezwykłe dotykowe informacje zwrotne sprawiły, że są one preferowanym wyborem dla producentów z różnych branż. Wraz z postępem technologii możemy spodziewać się jeszcze bardziej innowacyjnych aplikacji dla tych wszechstronnych przełączników w przyszłości.

Często zadawane pytania

1. czy przełączniki membranowe polydome są wodoodporne?

Przełączniki membranowe Polydome nie są z natury wodoodporne. Można je jednak zaprojektować z uszczelnioną nakładką i odpowiednią obudową, aby zwiększyć ich wodoodporność.

2. Czy przełączniki polydome mogą wytrzymać warunki zewnętrzne?

Z pewnością przełączniki polydome dobrze nadają się do zastosowań zewnętrznych ze względu na ich trwałość i odporność w trudnych warunkach środowiskowych.

3. Jaka jest typowa długość życia przełącznika membranowego Polydome?

Przełączniki Polydome mogą pochwalić się żywotnością sięgającą milionów cykli, zapewniając ich trwałość i niezawodność.

4. czy łatwo jest wymienić przełączniki polydome, jeśli działają nieprawidłowo?

Tak, przełączniki polydome są stosunkowo łatwe do zastąpienia, jeśli pojawią się problemy. Jednak regularna konserwacja może pomóc w zapobieganiu większości problemów.

5. Czy mogę włączyć przełączniki polydome do mojego projektu elektroniki DIY?

Absolutnie! Przełączniki Polydome są łatwo dostępne w zakupie, a ich smukły profil sprawia, że są doskonałym wyborem dla entuzjastów majsterkowania rozpoczynających projekty elektroniczne. Niezależnie od tego, czy projektujesz niestandardową klawiaturę, pilota czy inne urządzenie elektroniczne, przełączniki polydome oferują niezawodne i przyjazne dla użytkownika rozwiązanie wejściowe. Ich wszechstronność i trwałość sprawiają, że są cennym dodatkiem do każdego projektu DIY.
