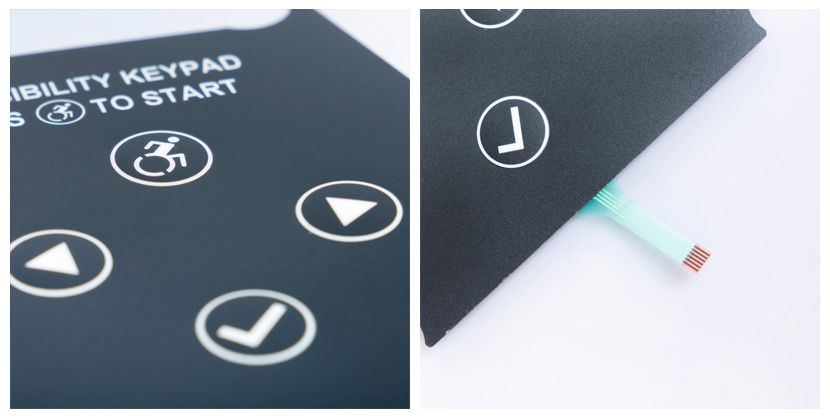

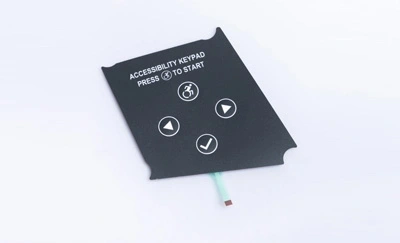

Przełącznik membranowy do wytłaczania

Tłoczenie jest powszechnym procesem produkcyjnym stosowanym w produkcji przełączników membranowych do tworzenia podniesionych lub zagłębionych obszarów na powierzchni przełącznika. Przełączniki membranowe to cienkie, elastyczne urządzenia używane w różnych urządzeniach elektronicznych i panelach sterowania w celu zapewnienia interfejsu użytkownika dla danych wejściowych.

Oto jak wytłaczanie jest zwykle używane w kontekście przełączników membranowych:

Wybór materiału: Przełączniki membranowe są zwykle konstruowane przy użyciu wielu warstw materiałów, w tym nakładki graficznej, warstwy kleju, warstwy dystansowej i warstwy obwodu. Nakładka graficzna jest górną warstwą i jest to część, z którą użytkownicy wchodzą w interakcję. Często jest wykonany z materiałów takich jak poliester lub poliwęglan.

Projekt i grafika: tworzony jest projekt i grafika interfejsu użytkownika przełącznika, określająca lokalizację przycisków, ikon, etykiet i innych funkcji.

Oprzyrządowanie do wytłaczania: Aby utworzyć podniesione lub zagłębione obszary na nakładce graficznej, stosuje się wytłaczanie narzędzi lub matryc. Te elementy oprzyrządowania są zaprojektowane tak, aby pasowały do pożądanego wzoru lub kształtu tłoczenia.

Proces wytłaczania: Materiał nakładki graficznej umieszcza się między narzędziami do wytłaczania a systemem prasy lub rolek. Ciśnienie i ciepło są przykładane do oprzyrządowania, które dociska materiał, tworząc podniesione lub zagłębione obszary zgodnie z projektem. Ten proces jest często wykonywany w kontrolowanym środowisku, aby zapewnić spójność.

Końcowy montaż: Po wytłoczeniu nakładka graficzna jest zwykle łączona z innymi warstwami przełącznika membranowego, w tym warstwą dystansu i warstwą obwodu, w celu utworzenia kompletnego zespołu. Ten zespół może również zawierać dodatkowe elementy, takie jak diody LED, złącza i warstwy kleju.

Testowanie i kontrola jakości: Gotowy przełącznik membranowy jest poddawany testom i procesom kontroli jakości, aby zapewnić, że wszystkie przyciski i funkcje działają zgodnie z przeznacze niem. Może to obejmować testy elektryczne w celu sprawdzenia przewodności przełącznika.

Tłoczenie służy kilku celom w przełącznikach membranowych:

Dotykowa informacja zwrotna: podniesione wytłoczone obszary zapewniają użytkownikom dotykowe informacje zwrotne po naciśnięciu przycisku, poprawiając wrażenia użytkownika.

Trwałość: Wytłoczone obszary mogą być bardziej trwałe i odporne na zużycie w porównaniu z drukowaną grafiką, dzięki czemu przełącznik pozostaje funkcjonalny przez dłuższy czas.

Estetyka: wytłaczanie może być używane do tworzenia atrakcyjnych wizualnie i charakterystycznych projektów, ułatwiając użytkownikom lokalizowanie i interakcję z określonymi przyciskami i funkcjami.

Dostosowywanie: Przełączniki membranowe można dostosować za pomocą unikalnych wytłaczanych wzorów, kształtów i tekstur, aby spełnić określone wymagania projektowe.

Tłoczenie to tylko jedna z wielu technik wytwarzania stosowanych w produkcji przełączników membranowych. W zależności od aplikacji i specyfikacji projektowych, producenci mogą również włączyć inne funkcje, takie jak podświetlenie, metalowe kopuły do reagowania dotykowego i nie tylko, aby stworzyć przyjazny dla użytkownika i funkcjonalny interfejs.
