W dzisiejszym świecie znających się na technologii funkcjonalność urządzeń elektronicznych ma kluczowe znaczenie, a jednym z podstawowych elementów, który często pozostaje niezauważony, jest przełącznik membranowy. Te cienkie, elastyczne i trwałe przełączniki odgrywają znaczącą rolę w różnych aplikacjach elektronicznych, w tym w panelach sterowania, urządzeniach medycznych i maszynach przemysłowych. W tym obszernym przewodniku zagłębimy się w światPrzełączniki membranowe, Szczegółowo badając ich konstrukcję, działanie i zastosowania.

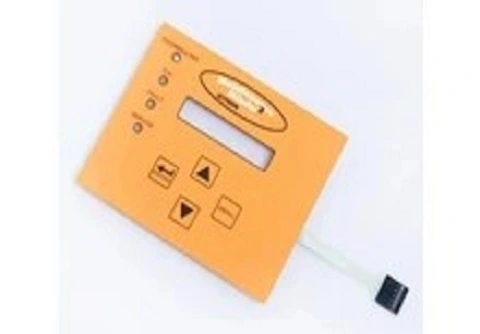

Przełącznik membranowy to interfejs użytkownika, który łączy funkcjonalność z estetycznym wyglądem. Przełączniki te składają się z wielu warstw elastycznych materiałów, które współpracują ze sobą w celu wykonywania różnych funkcji. Przełączniki membranowe są zaprojektowane tak, aby były cienkie, kompaktowe i trwałe, dzięki czemu idealnie nadają się do zastosowań, w których przestrzeń jest ograniczona, a niezawodne działanie ma kluczowe znaczenie. Ich wszechstronność doprowadziła do powszechnego zastosowania w elektronice użytkowej, urządzeniach medycznych, przemysłowych panelach sterowania i nie tylko.

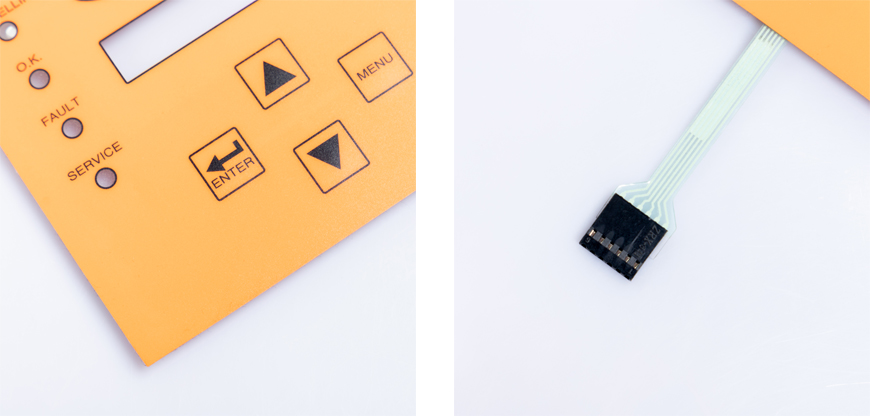

Górna warstwa przełącznika membranowego nazywana jest nakładką graficzną. Jest to część przełącznika, z którą użytkownik bezpośrednio współdziała. Ta warstwa zazwyczaj zawiera drukowaną grafikę, ikony, etykiety i przyciski wskazujące funkcje przełącznika. Nakładka graficzna jest często wykonana z trwałych materiałów, takich jak poliester, poliwęglan lub akryl, aby zapewnić długowieczność i ochronę przed zużyciem. Projekt tej warstwy można dostosować do określonych wymagań produktu, takich jak kolory, symbole i preferencje użytkownika.
Pod nakładką graficzną znajduje się warstwa dystansowa, która oddziela górną i dolną warstwę przełącznika membranowego. Przekładka jest zwykle materiałem nieprzewodzącym, który zapobiega zakończeniu obwodu do momentu przyłożenia ciśnienia. Przekładka zapewnia, że przełącznik pozostaje otwarty do momentu aktywacji, zapewniając niezawodny i responsywny interfejs użytkownika.
Dolna warstwa, znana również jako warstwa obwodu, zawiera ślady przewodzące, które tworzą obwód przełącznika. Ta warstwa jest zwykle wykonana z materiałów takich jak miedź lub atrament przewodzący i jest drukowana lub wytrawiana na elastycznym podłożu. Po przyłożeniu nacisku do nakładki graficznej ślady przewodzące stykają się ze sobą, uzupełniając obwód i uruchamiając pożądaną funkcję. Elastyczność warstwy obwodu pozwala, aby przełącznik membranowy był lekki i można go dostosować do różnych zastosowań urządzenia.
Aby bezpiecznie trzymać wszystkie warstwy razem, na przełącznik membrany nakładana jest warstwa kleju. Ta warstwa zapewnia, że różne komponenty są mocno przymocowane i pozostają nienaruszone, nawet w wymagających środowiskach. Zastosowany klej jest zazwyczaj silnym, wrażliwym na nacisk typem, który zapewnia silne wiązanie bez powodowania uszkodzenia powierzchni urządzenia podczas aplikacji.
Przełączniki membranowe, takie jakPrzełącznik membranowy z podświetleniem LEDDziałają na zasadzie kontaktu wrażliwego na nacisk. Kiedy użytkownik naciska na określony obszar nakładki graficznej, elastyczna warstwa membrany wygina się i styka z warstwą obwodu pod nią. To działanie zamyka obwód elektryczny, umożliwiając przepływ prądu i uzupełniając wejście.
Przełącznik membranowy może być zaprojektowany tak, aby zapewnić sprzężenie zwrotne na dwa sposoby:
Dotykowe sprzężenie zwrotne: Niektóre przełączniki membranowe są zaprojektowane z dotykowym sprzężeniem zwrotnym, zapewniając fizyczne „ kliknięcie ”lub rezystancję, gdy przełącznik jest aktywowany. Ta informacja zwrotna pomaga użytkownikom wiedzieć, kiedy dane wejściowe zostały zarejestrowane.
Niedotykowe sprzężenie zwrotne: W innych przypadkach przełączniki membranowe mogą nie oferować fizycznego sprzężenia zwrotnego, ale nadal niezawodnie reagują, gdy stosuje się ciśnienie, powszechnie stosowane w eleganckich, minimalistycznych konstrukcjach.
Przełączniki membranowe są zaprojektowane tak, aby były zarówno intuicyjne, jak i niezawodne, a ich prosta, niskoprofilowa konstrukcja zapewnia łatwą integrację z szeroką gamą urządzeń.
Konstrukcja oszczędzająca miejsce: przełączniki membranowe są cienkie i kompaktowe, dzięki czemu idealnie nadają się do stosowania w urządzeniach, w których przestrzeń jest ograniczona, takich jak elektronika użytkowa, urządzenia medyczne i przemysłowe panele sterowania.
Trwałość i długowieczność: wykonane z elastycznych materiałów przełączniki membranowe są bardzo trwałe, odporne na zużycie i wytrzymują częste używanie przez długi czas. Są mniej podatne na awarie w porównaniu do tradycyjnych przełączników mechanicznych.
Opcje dostosowywania: Przełączniki membranowe są wysoce konfigurowalne pod względem projektu, układu i funkcji. Nakładki graficzne można drukować za pomocą niestandardowych symboli, logo i schematów kolorów, aby dopasować je do tożsamości marki lub preferencji użytkownika. Dodatkowo przełączniki membranowe można dostosować do dotykowego lub niedotykowego sprzężenia zwrotnego, w zależności od zastosowania.
Odporność na wilgoć i zanieczyszczenia: Ze względu na szczelną konstrukcję przełączniki membranowe są bardzo odporne na wilgoć, kurz, brud i inne zanieczyszczenia. Dzięki temu nadają się do stosowania w trudnych warunkach, w tym w zastosowaniach przemysłowych i medycznych.
Wybór odpowiednich materiałów ma kluczowe znaczenie dla wydajności i trwałości przełącznika membranowego. Materiały takie jak poliester, poliimid i poliwęglan są wybierane do nakładki graficznej i warstw kleju ze względu na ich elastyczność, trwałość i odporność na czynniki środowiskowe. Przewodzące ślady są często wykonane z atramentów miedzianych, srebrnych lub przewodzących.
Nakładki graficzne są drukowane przy użyciu specjalistycznych technik drukowania, takich jak sitodruk lub druk cyfrowy, aby zapewnić, że kolory, tekst i ikony są dokładne i trwałe. Po wydrukowaniu nakładki graficznej jest ona starannie przycinana do wymaganego kształtu i rozmiaru, aby pasowała do specyfikacji projektu.
Po przygotowaniu poszczególnych warstw są one starannie montowane. Warstwa dystansowa jest umieszczana między nakładką graficzną a warstwą obwodu, zapewniając, że przełącznik pozostaje otwarty do momentu aktywacji. Warstwy są następnie łączone ze sobą warstwą kleju, która jest nakładana w celu zabezpieczenia wszystkich elementów na miejscu. Połączenia są wykonywane z obwodem, a przełącznik jest testowany, aby upewnić się, że działa poprawnie.
Przed wysłaniem przełącznika membranowego przechodzi rygorystyczne testy w celu zapewnienia niezawodności. Obejmuje to testy przewodnictwa, czułości na nacisk, dotykowe sprzężenie zwrotne i odporność na środowisko. Wszelkie potencjalne problemy są identyfikowane i rozwiązywane na tym etapie, aby zapewnić, że produkt końcowy spełnia niezbędne normy jakości.
P: Czy przełączniki membranowe mogą być używane w zastosowaniach zewnętrznych?
Tak, przełączniki membranowe mogą być zaprojektowane tak, aby były odporne na czynniki środowiskowe, dzięki czemu nadają się do użytku na zewnątrz.
Q: Czy przełączniki membranowe są łatwe do czyszczenia?
Tak, przełączniki membranowe są łatwe do czyszczenia i mogą wytrzymać procedury dezynfekcji, dzięki czemu są idealne do zastosowań medycznych i przemysłowych.
P: Jaka jest żywotność typowego przełącznika membranowego?
Żywotność przełącznika membranowego może się różnić w zależności od użytkowania, ale są one znane ze swojej trwałości i mogą trwać przez wiele lat.
P: Czy mogę uzyskać przełącznik membranowy z niestandardową grafiką?
Absolutnie, przełączniki membranowe można dostosować za pomocą grafiki, ikon i etykiet, aby dopasować je do marki Twojego produktu.
P: Czy przełączniki membranowe są opłacalne w porównaniu do przełączników mechanicznych?
Tak, przełączniki membranowe są często bardziej opłacalne ze względu na niższe koszty produkcji i montażu.
