Elastyczny obwód drukowany: proces produkcyjny, aplikacje i zalety

Elastyczne obwody drukowane (FPC) stały się kamieniem węgielnym nowoczesnej elektroniki, oferując niezrównaną elastyczność i oszczędność miejsca. Obwody te są niezbędne w różnych gałęziach przemysłu, od elektroniki użytkowej po kosmonautykę. Ten artykuł zagłębia się w proces produkcji, różnorodne aplikacje i zalety korzystania z FPC.

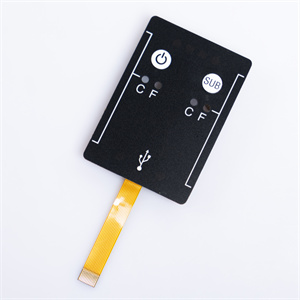

Co to jest elastyczny obwód drukowany?

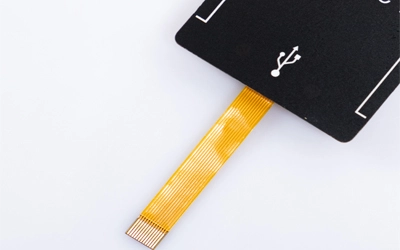

Elastyczne obwody drukowane, często nazywane obwodami flex, są wykonane z cienkiego, elastycznego podłoża, które umożliwia łączenie elementów elektronicznych w zwartej, elastycznej formie. W przeciwieństwie do tradycyjnych sztywnych płytek drukowanych (Printed Circuit Boards), FPC mogą zginać, skręcać i składać, co czyni je idealnymi do zastosowań, w których przestrzeń i elastyczność są najważniejsze.

Proces produkcji elastycznych obwodów drukowanych

Stworzenie FPC obejmuje kilka precyzyjnych kroków, z których każdy ma kluczowe znaczenie dla zapewnienia funkcjonalności i trwałości obwodu. Oto przegląd procesu produkcyjnego:

1. Wybór substratu

Produkcja FPC rozpoczyna się od wyboru odpowiedniego podłoża, zwykle wykonanego z folii poliimidowej lub poliestrowej. Poliimid jest preferowany ze względu na doskonałą stabilność termiczną i właściwości elektryczne, podczas gdy poliester jest wybierany ze względu na jego opłacalność i elastyczność w mniej wymagających zastosowaniach.

2. Projektowanie obwodów

Po wybraniu podłoża następnym krokiem jest zaprojektowanie układu obwodu. Zaawansowane oprogramowanie CAD (Computer-Aided Design) służy do tworzenia szczegółowego planu obwodu, w tym układu śladów przewodzących, podkładek i wszelkich niezbędnych przelotów (połączeń między warstwami).

3. Aplikacja i obrazowanie fotorezystu

Podłoże jest pokryte fotorezystem, wrażliwym na światło materiałem, który określi wzór obwodu. Projekt obwodu jest następnie przenoszony na podłoże w procesie zwanym obrazowa niem. Podczas obrazowania fotorezyst jest wystawiany na działanie światła UV przez fotomaskę, która zawiera wzór obwodu. Odsłonięte obszary są następnie rozwijane, pozostawiając pożądany układ obwodu.

4. Wytrawianie

Następnym krokiem jest trawienie, w którym usuwane są niezabezpieczone obszary podłoża, pozostawiając jedynie ścieżki przewodzące określone przez fotorezyst. Proces ten zazwyczaj obejmuje użycie chemikaliów, które selektywnie usuwają niepożądany materiał bez uszkadzania podłoża.

5. Wiercenie i poszycie

Po wytrawieniu wszelkie niezbędne przelotki są wiercone w podłożu. Otwory te są następnie pokrywane materiałem przewodzącym, takim jak miedź, w celu utworzenia połączeń elektrycznych między różnymi warstwami obwodu.

6. laminowanie i montaż końcowy

Jeśli FPC jest wielowarstwowy, warstwy są laminowane razem za pomocą ciepła i ciśnienia. Proces ten zapewnia, że warstwy są bezpiecznie połączone bez wpływu na elastyczność obwodu. Na koniec FPC jest montowany z dowolnymi wymaganymi elementami, takimi jak złącza lub usztywnienia, aby zakończyć obwód.

7. Testowanie i kontrola jakości

Zanim FPC będzie gotowy do użycia, przechodzi rygorystyczne testy, aby upewnić się, że spełnia wszystkie specyfikacje elektryczne i mechaniczne. Testowanie może obejmować kontrole ciągłości, testy impedancji i testy warunków środowiskowych w celu zweryfikowania niezawodności obwodu.

Zastosowania elastycznych obwodów drukowanych

FPC są niezwykle wszechstronne i znajdują zastosowania w wielu branżach. Oto niektóre z najczęstszych zastosowań:

1. Elektronika użytkowa

FPC są szeroko stosowane w elektronice użytkowej, w tym w smartfonach, tabletach i urządzeniach do noszenia. Ich zdolność do dopasowania do kompaktowych przestrzeni i znoszenia częstego zginania sprawia, że są idealne dla tych urządzeń. FPC pozwalają na bezproblemową integrację różnych komponentów, przyczyniając się do szczuplejszych, bardziej wydajnych projektów.

2. Przemysł motoryzacyjny

W przemyśle motoryzacyjnym FPC są stosowane w wyświetlaczach na desce rozdzielczej, systemach oświetleniowych i połączeniach czujników. Ich trwałość i zdolność do pracy w trudnych warunkach sprawiają, że nadają się do zastosowań motoryzacyjnych, gdzie niezawodność ma kluczowe znaczenie.

3. Urządzenia medyczne

Wyroby medyczne, takie jak aparaty słuchowe, rozruszniki serca i sprzęt diagnostyczny,Dziesięć polega na FPC ze względu na ich mały rozmiar i elastyczność. FPC umożliwiają kompaktowe i lekkie urządzenia, poprawiające komfort pacjenta i łatwość obsługi.

4. Lotnictwo i obrona

Przemysł lotniczy i obronny wykorzystuje FPC w satelitach, awionice i systemach naprowadzania pocisków. Niewielka waga obwodów i zdolność do wytrzymywania ekstremalnych temperatur i wibracji to kluczowe zalety w tych wysokowydajnych zastosowaniach.

5. Sprzęt przemysłowy

FPC znajdują się również w urządzeniach przemysłowych, gdzie łączą czujniki, elementy sterujące i wyświetlacze. Ich elastyczność pozwala na integrację z maszynami z ruchomymi częściami, zapewniając niezawodne połączenia w dynamicznych środowiskach.

Zalety elastycznych obwodów drukowanych

Elastyczne obwody drukowane oferują kilka zalet w porównaniu z tradycyjnymi sztywnymi PCB. Oto dlaczego FPC są coraz bardziej preferowane:

1. Oszczędności przestrzeni i wagi

FPC są znacznie lżejsze i cieńsze niż sztywne PCB, dzięki czemu idealnie nadają się do zastosowań, w których przestrzeń i waga są na wagę złota. Ich zdolność do dostosowania się do ciasnych przestrzeni pozwala na bardziej kompaktowe i wydajne projekty.

2. elastyczność i trwałość

Możliwość zginania, skręcania i składania FPC bez łamania sprawia, że są one bardzo trwałe w aplikacjach wymagających częstego ruchu. Ta elastyczność zmniejsza również ryzyko awarii mechanicznej, wydłużając żywotność obwodu.

3. Poprawiona niezawodność

FPC zmniejszają zapotrzebowanie na złącza i złącza lutowane, które są częstymi punktami awarii w tradycyjnych PCB. Eliminując te komponenty, FPC oferują lepszą niezawodność i zmniejszają prawdopodobieństwo problemów z połącze niem.

4. Ulepszona elastyczność projektu

Możliwość projektowania FPC w złożonych, trójwymiarowych kształtach zapewnia inżynierom większą swobodę w tworzeniu innowacyjnych produktów. Ta elastyczność projektowania jest szczególnie korzystna w branżach takich jak elektronika użytkowa i lotnictwo, gdzie często wymagane są unikalne czynniki kształtu.

5. Efektywna kosztowo produkcja

Podczas gdy początkowy projekt i konfiguracja dla FPC mogą być droższe niż w przypadku sztywnych PCB, całkowity koszt może być niższy w przypadku produkcji wielkoseryjnej. Zmniejszone zapotrzebowanie na złącza i potencjał zautomatyzowanego montażu przyczyniają się do oszczędności kosztów.

Elastyczne obwody drukowane są istotną technologią w nowoczesnej elektronice, oferując liczne korzyści, które czynią je niezbędnymi w szerokim zakresie zastosowań. Od procesu produkcyjnego, który kładzie nacisk na precyzję i niezawodność, po różnorodne zastosowania w różnych branżach, FPC wyróżniają się jako wszechstronne i wydajne rozwiązanie. Niezależnie od tego, czy chodzi o elektronikę użytkową, systemy motoryzacyjne czy zastosowania lotnicze, FPC zapewniają elastyczność, trwałość i zalety konstrukcyjne potrzebne do spełnienia wymagań dzisiejszych zaawansowanych technologii.

Często zadawane pytania

1. jakie materiały są powszechnie stosowane w FPC?
Poliimid i poliester są najczęstszymi podłożami, z miedzią stosowaną do warstw przewodzących.

2. w jaki sposób FPC w porównaniu do tradycyjnych sztywnych PCB?
FPC oferują większą elastyczność, zmniejszoną wagę i lepszą niezawodność, dzięki czemu nadają się do zastosowań, w których te czynniki są krytyczne.

3. czy FPC mogą być używane w środowiskach o wysokiej temperaturze?
Tak, zwłaszcza te wykonane z poliimidowych podłoży, które mogą wytrzymać ekstremalne temperatury.

4. jakie są ograniczenia FPC?
FPC mogą być droższe w projektowaniu i produkcji w małych ilościach i mogą wymagać specjalistycznych procesów montażowych.

5. jak długo trwa proces produkcji FPC?
Oś czasu produkcji jest różna, ale zwykle trwa kilka tygodni od projektu do ostatecznego testowania, w zależności od złożoności obwodu.
