Jak zbudować klawiaturę przełącznika membranowego DIY

W dzisiejszym świecie znającym się na technologii tworzenie własnych niestandardowych urządzeń elektronicznych stało się bardziej dostępne niż kiedykolwiek. Jednym z takich elementów elektronicznych, które można zbudować samodzielnie, jest klawiatura przełącznika membranowego. Klawiatury przełączników membranowych są powszechnie spotykane w różnych aplikacjach, od pilotów po kuchenki mikrofalowe. Są przyjazne dla użytkownika, trwałe i mogą być dostosowane do Twoich konkretnych potrzeb. W tym artykule poprowadzimy Cię przez proces budowania własnej klawiatury przełącznika membranowego DIY.

Wprowadzenie do klawiatury przełączników membranowych

Zanim zagłębimy się w drobiazgi związane z budowaniem klawiatury przełącznika membranowego DIY, zrozummy, co to jest i jak działa.

Co to jest klawiatura przełącznika membranowego?

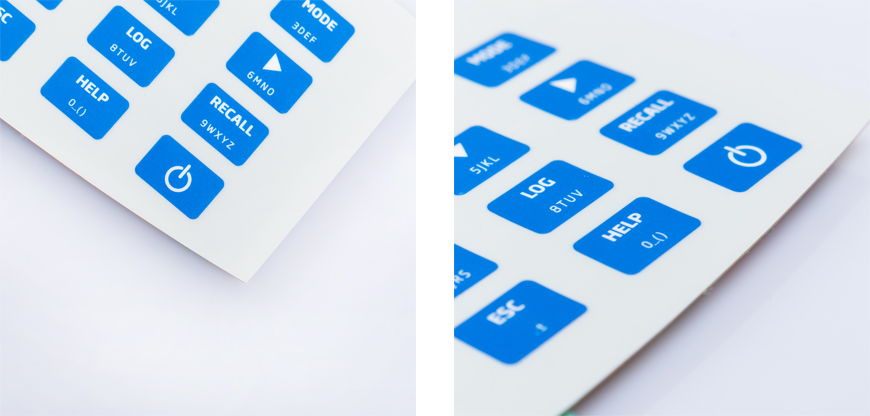

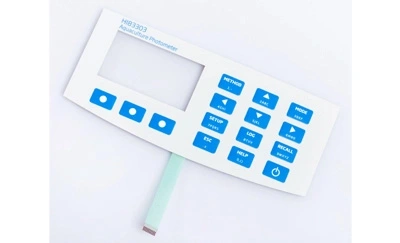

Klawiatura przełącznika membranowego to interfejs użytkownika, który składa się z wielu warstw elastycznych materiałów. Warstwy te obejmują nakładki graficzne, przekładki samoprzylepne i membrany przewodzące. Po naciśnięciu klawisza na klawiaturze górna warstwa lub nakładka graficzna styka się z dolną warstwą, która jest przewodzącą membraną. Ten kontakt kończy obwód elektryczny, rejestrując klawisz.

Zalety klawiatury przełącznika membranowego

Trwałość: Klawiatury przełączników membranowych są odporne na zużycie, dzięki czemu są trwałe.

Możliwość dostosowania: można je zaprojektować z określoną grafiką, kształtami i rozmiarami dostosowanymi do Twoich potrzeb.

Opłacalność: przełączniki membranowe są opłacalne w produkcji, co czyni je opcją przyjazną dla budżetu.

Potrzebne materiały i narzędzia

Zanim wyruszysz w podróż dla majsterkowiczów, zbierz niezbędne materiały i narzędzia.

Materiały

1. Elastyczne PCB (płytka drukowana)

2. Arkusz klawiatury membranowej

3. tusz przewodzący lub folia miedziana

4. Klej

5. Siłowniki (przyciski)

6. lutownica i lutownica

7. Multimetr

8. Drut

9. mikrokontroler (Arduino, Raspberry Pi, itp.)

10. Śrubokręt

Budowanie klawiatury przełącznika membranowego

Przejdźmy teraz do procesu krok po kroku budowania klawiatury przełącznika membranowego DIY.

Krok 1: Zaprojektuj swój układ klawiatury

Rozpocznij od zaprojektowania układu klawiatury. Zdecyduj o liczbie kluczy, ich kształtach i symbolach lub etykietach, które chcesz na nich. Użyj oprogramowania do projektowania graficznego, aby stworzyć atrakcyjną wizualnie nakładkę.

Krok 2: Przygotuj PCB

Weź elastyczną płytkę PCB i przyciąć ją do pożądanego rozmiaru i kształtu klawiatury. Upewnij się, że mieści się w obudowie Twojego projektu.

Krok 3: Zastosuj atrament przewodzący

Używając przewodzącego atramentu lub folii miedzianej, utwórz ślady przewodzące na PCB. Te ślady będą służyć jako połączenia między kluczami a mikrokontrolerem.

Krok 4: Podłącz arkusz klawiatury membranowej

Umieść arkusz klawiatury membranowej na płytce drukowanej, wyrównując go ze śladami przewodzącymi. Użyj kleju, aby zabezpieczyć go na miejscu.

Krok 5: Dodaj siłowniki

Przymocuj siłowniki (przyciski) do arkusza klawiatury membranowej, bezpośrednio nad kluczowymi lokalizacjami. Upewnij się, że są one wyrównane ze śladami przewodzącymi.

Krok 6: Podłącz do mikrokontrolera

Użyj przewodów, aby podłączyć ślady przewodzące na PCB do pinów wejściowych mikrokontrolera. Ten krok umożliwi klawiaturze komunikację z urządzeniem elektronicznym.

Krok 7: Przetestuj swoją klawiaturę

Zasil swój mikrokontroler i przetestuj każdy klucz, aby upewnić się, że zarejestrują się poprawnie. Użyj multimetru, aby rozwiązać wszelkie problemy z łącznością.

Wniosek

Gratulacje! Z powodzeniem zbudowałeś klawiaturę przełącznika membranowego DIY. Te klawiatury mogą być używane w różnych projektach, od sterowania wyświetlaczami LED po tworzenie niestandardowych interfejsów wejściowych dla elektroniki. Bądź kreatywny i odkrywaj nieskończone możliwości dostosowywania własnej klawiatury.

Często zadawane pytania

1. Czy mogę użyć klawiatury przełącznika membranowego z Arduino?

Tak, klawiatura przełącznika membranowego może być łatwo zintegrowana z Arduino lub innymi mikrokontrolerami do różnych zastosowań.

2. czy klawiatura przełączników membranowych jest wodoodporna?

Niektóre klawiatury przełączników membranowych mogą być zaprojektowane z właściwościami wodoodpornymi, ale zależy to od użytych materiałów i procesu produkcyjnego.

3. Jak długo trwa budowa klawiatury przełącznika membranowego DIY?

Czas potrzebny do zbudowania klawiatury przełącznika membranowego zależy od doświadczenia i złożoności projektu. Może to potrwać kilka godzin do jednego dnia.

4. Czy mogę użyć drukarki 3D do stworzenia siłowników dla mojej klawiatury?

Tak, możesz użyć drukarki 3D do tworzenia niestandardowych siłowników dla klawiatury, dodając spersonalizowany dotyk do swojego projektu.

5. gdzie mogę znaleźć więcej pomysłów na projekt za pomocą klawiatury przełącznika membranowego?

Możesz przeglądać fora internetowe, społeczności producentów i strony internetowe z elektroniką dla majsterkowiczów w poszukiwaniu inspiracji projektowych i pomysłów związanych z klawiaturą przełączników membranowych.
