Przełączniki membranowe są niezbędnymi komponentami w różnych urządzeniach elektronicznych i panelach sterowania, zapewniając wygodny i trwały interfejs dla użytkowników. Jeśli kiedykolwiek zastanawiałeś się, jak działają te przełączniki oraz jak je skutecznie tworzyć i wykorzystywać, trafiłeś we właściwe miejsce. W tym obszernym przewodniku zagłębimy się w świat instruktażowych przełączników membranowych, oferując szczegółowe informacje i praktyczne wskazówki. Zacznijmy!
Przełączniki membranowe są rodzajem interfejsu użytkownika, który jest szeroko stosowany w różnych urządzeniach i sprzęcie elektronicznym. Przełączniki te są niskoprofilowe, trwałe i niezawodne, często wyposażone w elastyczną, wielowarstwową konstrukcję. Przełączniki membranowe działają poprzez przyłożenie ciśnienia do elastycznej membrany, która aktywuje obwód elektryczny w celu wykonania określonej funkcji. Ich popularność wynika z ich prostej konstrukcji, opłacalności i odporności na czynniki środowiskowe, takie jak wilgoć, kurz i chemikalia.
Przełączniki te są stosowane w wielu gałęziach przemysłu, w tym w elektronice użytkowej, motoryzacji, urządzeniach medycznych i przemysłowych systemach sterowania. Wraz z rosnącym zapotrzebowaniem na wydajne i niezawodne interfejsy,Przełączniki membranoweStały się niezbędnym elementem nowoczesnej elektroniki, oferując zarówno zalety funkcjonalne, jak i estetyczne.
Podczas projektowania i budowy przełącznika membranowego wybór odpowiednich materiałów ma kluczowe znaczenie dla zapewnienia zarówno wydajności, jak i trwałości. Główne materiały użyte w budowieNiestandardowe klawiatury membranoweObejmują:
Nakładka graficzna: Jest to najwyższa warstwa przełącznika, zwykle wykonana z trwałych materiałów, takich jak poliester lub poliwęglan. Nakładka graficzna jest często drukowana za pomocą symboli, ikon lub etykiet, aby pomóc użytkownikom w identyfikacji każdej kontrolki.
Warstwa dystansowa: Warstwa dystansowa jest nieprzewodząca i zapewnia prawidłowe oddzielenie górnej i dolnej warstwy przełącznika. Ta warstwa pozwala na elastyczność i zapobiega niezamierzonym kontaktom między śladami przewodzącymi, gdy przełącznik nie jest aktywowany.
Ślady przewodzące: są one drukowane lub wytrawione na górnej lub dolnej warstwie obwodu i są odpowiedzialne za ukończenie obwodu elektrycznego po naciśnięciu przełącznika.
Warstwa klejąca: Służy do łączenia różnych warstw i zabezpieczania przełącznika membranowego w miejscu wewnątrz urządzenia. Warstwa kleju jest zazwyczaj mocnym, wrażliwym na nacisk klejem, który zapewnia długotrwałą trwałość.
Warstwa podkładowa: Jest to dolna warstwa przełącznika membranowego, często wykonana z poliestru lub poliimidu, która zapewnia wsparcie strukturalne potrzebne do przełącznika.
Aby utworzyć przełącznik membranowy, potrzebujesz materiałów takich jak elastyczny obwód, nakładka graficzna, warstwy kleju i materiały dystansowe. Te komponenty zapewniają funkcjonalność i trwałość przełącznika.
Następujące narzędzia są zwykle wymagane dlaProdukcja przełączników membranowych klawiaturyI projekt:
Sprzęt do sitodruku: Służy do drukowania przewodzących śladów i graficznych nakładek na warstwy.
Narzędzia tnące: Wycinarki laserowe lub wykrawarki służą do cięcia przełącznika membranowego do pożądanego kształtu i rozmiaru.
Maszyna do wyciskania ciepła: służy do łączenia różnych warstw ze sobą, zapewniając odpowiednią przyczepność.
Sprzęt lutowniczy: Służy do mocowania łączników do przełącznika membranowego, zapewniając prawidłowe wykonanie połączeń elektrycznych.
Multimetr: Narzędzie do testowania połączeń elektrycznych i zapewnienia prawidłowego działania przełącznika membranowego.

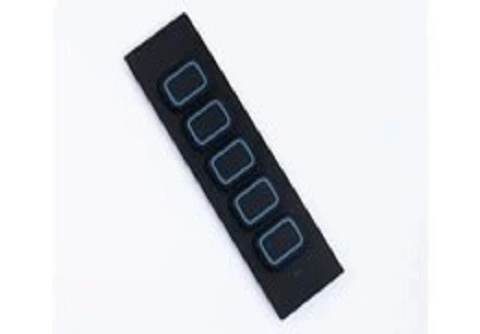

.webp "producent niestandardowych klawiatur")
Funkcje identyfikacyjne: Określ różne funkcje, którymi będzie sterować przełącznik i ile przycisków lub elementów sterujących jest potrzebnych. Prosty przełącznik może wymagać tylko kilku przycisków, podczas gdy bardziej złożony system może wymagać wielu rzędów przycisków lub dużego panelu sterowania.
Wielkość: Na podstawie projektu urządzenia i dostępnej przestrzeni zdecyduj o wielkości i rozmieszczeniu przełącznika. Upewnij się, że wymiary pozwalają na łatwość użytkowania, a jednocześnie mieszczą się w ogólnych ograniczeniach konstrukcyjnych urządzenia.
Uwagi użytkownika: Układ powinien uwzględniać sposób interakcji użytkowników z przełącznikiem. Przyciski powinny być dopasowane do wygody i funkcjonalności, a odstępy powinny umożliwiać użytkownikom naciskanie przycisków bez zamieszania.
Punkty kontaktowe: ślady przewodzące są wyrównane prawidłowo, tak że po przyłożeniu nacisku na membranę górna i dolna warstwa stykają się i uzupełniają obwód.
Uwagi elektryczne: Ślady muszą być zaprojektowane tak, aby poradzić sobie z oczekiwanym napięciem i prądem, zapewniając prawidłowe działanie przełącznika przez przewidywaną żywotność.
Integralność sygnału: Upewnij się, że obwód jest zaprojektowany tak, aby zapobiegać zwarciom lub zakłóceniom oraz że jest kompatybilny z systemem sterowania urządzenia.
Etykietowanie i ikony: Nakładka powinna zawierać wyraźne, czytelne etykiety i ikony, które odpowiadają każdej funkcji przełącznika. Wysoki kontrast między tekstem/ikonami a tłem może poprawić widoczność.
Trwałość: Nakładka powinna być wykonana z trwałych materiałów, które mogą wytrzymać zużycie, narażenie na wilgoć, promieniowanie UV i inne czynniki środowiskowe.
Funkcje dotykowe: Niektóre przełączniki membranowe zawierają w nakładce funkcje dotykowe, takie jak podniesione lub wcięte przyciski, aby poprawić wrażenia użytkownika.
Warstwy tnące: Nakładka graficzna, warstwa dystansowa, warstwy przewodzące i warstwa kleju muszą zostać przycięte do pożądanego kształtu i rozmiaru. Precyzja ma kluczowe znaczenie na tym etapie, aby zapewnić prawidłowe wyrównanie warstw podczas montażu.
Drukowanie obwodu: ślady przewodzące są drukowane na odpowiednich warstwach za pomocą sitodruku, trawienia lub innych technik. Ważne jest, aby te ślady były dokładnie wyrównane, aby zapewnić prawidłowe działanie przełącznika.
Zawiera elementy dotykowe: Jeśli projekt zawiera dotykowe lub dotykowe sprzężenie zwrotne, te elementy (np. Podniesione przyciski) powinny zostać włączone podczas tej fazy.
Układanie warstw: Zacznij od wyrównania dolnej warstwy kleju z materiałem podkładowym, a następnie umieść warstwy przewodzące na wierzchu. Następnie umieszcza się warstwę dystansową, aby oddzielić górną i dolną warstwę, zapewniając, że ślady przewodzące nie stykają się, gdy przełącznik nie jest aktywowany.
Warstwy wiążące: Warstwy są następnie prasowane razem za pomocą prasy termicznej lub maszyny do laminowania. Zapewnia to, że warstwy sklejają się i pozostają na miejscu podczas pracy.
Złącza mocujące: Złącza są przymocowane do warstwy obwodu, aby połączyć przełącznik z systemem sterowania urządzenia. Może to obejmować lutowanie łączników do odpowiednich punktów kontaktowych.
Zanim przełącznik membranowy zostanie użyty w produkcie końcowym, musi przejść dokładne testy, aby upewnić się, że działa zgodnie z przeznacze niem. Testowanie obejmuje:
Testowanie funkcjonalne: Sprawdź, czy każdy przycisk lub kontrolka po naciśnięciu spełnia swoją zamierzoną funkcję i czy przełącznik prawidłowo rejestruje dane wejściowe.
Testy elektryczne: Użyj multimetru, aby sprawdzić ciągłość i upewnić się, że ślady przewodzące prawidłowo uzupełniają obwód po naciśnięciu przełącznika.
Testy środowiskowe: Jeśli ma to zastosowanie, przetestuj przełącznik w różnych warunkach, takich jak ekspozycja na wilgoć, ciepło lub światło UV, aby zapewnić trwałość.
Jeśli podczas testowania pojawią się problemy, konieczne może być rozwiązywanie problemów. Typowe problemy obejmują:
Brak odpowiedzi ze strony przełącznika: Może to być spowodowane nieprawidłowo ustawionymi śladami przewodzącymi, niewłaściwym wiązaniem warstw lub problemami ze złączami elektrycznymi. Ponownie sprawdź projekt obwodu i przetestuj połączenia.
Słaba informacja dotykowa: Jeśli przełącznik nie zapewnia oczekiwanego sprzężenia zwrotnego dotykowego, upewnij się, że warstwa dystansowa jest prawidłowo zaprojektowana, a nakładka ma odpowiednią strukturę dla funkcji dotykowych.
Niespójna aktywacja przycisku: Jeśli niektóre przyciski nie rejestrują się konsekwentnie, może to wskazywać na problemy z konstrukcją wrażliwą na nacisk lub może być spowodowane zanieczyszczeniem lub uszkodzeniem warstw. Dokładnie wyczyść przełącznik i ponownie sprawdź ustawienie.
P: Czy przełączniki membranowe są odpowiednie do zastosowań zewnętrznych?
O: Przełączniki membranowe mogą być zaprojektowane z funkcjami ochronnymi do użytku na zewnątrz, ale należy wziąć pod uwagę czynniki środowiskowe.
P: Czy mogę stworzyć niestandardowy projekt mojej nakładki przełącznika membranowego?
Odp.: Tak, możesz dostosować nakładkę za pomocą preferowanej grafiki i etykiet do potrzeb aplikacji.
P: Jaka jest typowa długość życia przełącznika membranowego?
A: Przełączniki membranowe są znane ze swojej trwałości i mogą trwać przez wiele lat przy odpowiedniej konserwacji.
P: Czy są jakieś ograniczenia dotyczące liczby przycisków na przełączniku membranowym?
Odp.: Liczba przycisków na przełączniku membranowym może się różnić w zależności od projektu i rozmiaru, ale istnieją praktyczne ograniczenia do rozważenia.
P: Jak czyścić i konserwować przełącznik membranowy?
O: Czyszczenie przełącznika membranowego jest stosunkowo proste; można użyć wilgotnej szmatki lub łagodnego roztworu czyszczącego. Unikaj materiałów ściernych, które mogą uszkodzić nakładkę.
