W szybko zmieniającym się świecie technologii interfejsy użytkownika odgrywają kluczową rolę w zapewnianiu bezproblemowych interakcji z urządzeniami elektronicznymi. Jednym z takich innowacyjnych rozwiązań jest przełącznik membranowy matrycy. W tym artykule zagłębimy się w zawiłości matrycowych przełączników membranowych, badając ich zastosowania, konstrukcję, zalety i wiele więcej. A więc wyruszmy w tę podróż odkrywczą.
Przełączniki membranowe Matrix zrewolucjonizowały sposób interakcji użytkowników z urządzeniami elektronicznymi, zapewniając opłacalne, kompaktowe i trwałe rozwiązanie do sterowania wejściami. Przełączniki te wykorzystują układ matrycy do mapowania interfejsu użytkownika, umożliwiając zintegrowanie wielu przycisków w jedną, wydajną przestrzeń membranę. Ta konstrukcja oferuje zarówno prostotę, jak i niezawodność, jednocześnie obsługując szeroką gamę zastosowań w różnych branżach.
Konfiguracja matrycy umożliwia tworzenie złożonych interfejsów użytkownika na niewielkim obszarze, dzięki czemu są one idealne dla urządzeń, w których przestrzeń, trwałość i wydajność są kluczowymi kwestiami. Niezależnie od tego, czy chodzi o urządzenia medyczne, sterowanie samochodowe czy elektronikę użytkową, przełączniki membranowe matrycowe są często preferowanym wyborem dla producentów, którzy chcą poprawić wrażenia użytkownika, jednocześnie zmniejszając ogólne koszty produkcji.
Przełączniki membranowe Matrix działają na prostej, ale skutecznej zasadzie: każdy przełącznik jest częścią siatki lub macierzy rzędów i kolumn. Korzystając z tego układu, można podłączyć wiele przełączników bez konieczności indywidualnego okablowania dla każdego z nich. Oto jak działa mechanizm:
Układ macierzy: W przełączniku membranowym macierzy rzędy i kolumny śladów przewodzących są drukowane na elastycznych warstwach. Każdy klawisz lub przycisk w interfejsie jest tworzony na przecięciu wiersza i kolumny.
Aktywacja klawisza: Kiedy nacisk jest przyłożony do określonego przycisku na nakładce, powoduje to połączenie odpowiedniego wiersza i kolumny, kończąc obwód. Wysyła to sygnał do kontrolera urządzenia, aktywując odpowiednią funkcję.
Skanowanie i dekodowanie: Kontroler stale skanuje wiersze i kolumny. Po naciśnięciu przycisku wykrywa aktywowane przecięcie wiersza i kolumny, co pozwala odkodować, który przycisk został wciśnięty.
Ten wydajny układ zmniejsza liczbę potrzebnych połączeń okablowania, co prowadzi do zmniejszenia złożoności i niższych kosztów procesu produkcyjnego.

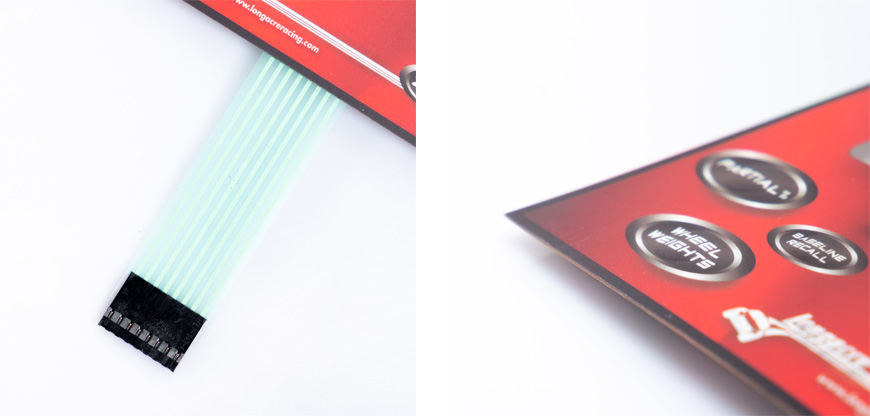

Warstwa membranowa jest najwyższą, elastyczną częścią przełącznika. Zwykle jest wykonany z materiałów takich jak poliester lub poliwęglan, które zapewniają trwałość i elastyczność. Membrana zawiera wydrukowaną nakładkę graficzną, wskazującą interfejs użytkownika z etykietami, symbolami lub ikonami odpowiadającymi każdej funkcji przełącznika. Ta warstwa chroni również podstawowe warstwy obwodu i zapewnia dotykowy interfejs dla użytkownika.
Przewodzące ślady tworzą serce funkcjonalności przełącznika membranowego matrycy. Są to cienkie, elastyczne ścieżki wykonane z materiałów takich jak miedź lub srebro, które są drukowane na jednej lub kilku warstwach. W układzie macierzowym ślady są zorganizowane w rzędy i kolumny, przy czym każde przecięcie odpowiada konkretnemu przyciskowi. Po przyłożeniu ciśnienia do membrany, odpowiedni rząd i kolumna stykają się, kończąc obwód elektryczny. Ślady te przenoszą prąd elektryczny po naciśnięciu przycisku, wysyłając sygnał do kontrolera urządzenia.
Nakładka graficzna to drukowany interfejs, który znajduje się nad warstwą membrany. Ta nakładka służy nie tylko atrakcyjności wizualnej, ale także służy do kierowania interakcjami użytkownika. Zawiera wydrukowane etykiety, symbole lub ikony, które odpowiadają określonym funkcjom urządzenia. Nakładka graficzna jest zwykle zaprojektowana z wykorzystaniem wysokiej jakości technik drukowania, aby zapewnić wyraźną widoczność, a niektóre projekty zawierają podświetlenie lub oświetlenie LED dla dodatkowej funkcjonalności.
W branży opieki zdrowotnej przełączniki membranowe matrycy są często stosowane w urządzeniach takich jak systemy monitorowania pacjentów, pompy infuzyjne, sprzęt diagnostyczny i maszyny do diagnostyki obrazowej. Przełączniki te oferują wysoki poziom niezawodności, czystości i użytkownika-frienDly interfejsy, które są kluczowe w warunkach medycznych, w których precyzja i trwałość są najważniejsze. Dodatkowo łatwa do czyszczenia powierzchnia przełącznika membranowego sprawia, że jest to preferowany wybór w środowiskach wymagających higieny.
Przemysł motoryzacyjny wykorzystuje matrycowe przełączniki membranowe do paneli sterowania, pulpitów nawigacyjnych i systemów informacyjno-rozrywkowych. Ich zdolność do wytrzymywania ekstremalnych temperatur, wilgoci i wibracji sprawia, że idealnie nadają się do stosowania w pojazdach. Przełączniki membranowe Matrix pozwalają na bardziej kompaktowe i eleganckie systemy sterowania, dzięki czemu idealnie pasują do nowoczesnych projektów samochodów, które wymagają zarówno estetyki, jak i funkcjonalności.
Przełączniki membranowe Matrix są powszechnie stosowane w panelach sterowania maszyn przemysłowych i urządzeń produkcyjnych. Ich wytrzymałość w połączeniu z odpornością na trudne warunki (takie jak narażenie na oleje, chemikalia, kurz i wilgoć) sprawia, że dobrze nadają się do zastosowań przemysłowych. Przełączniki te pomagają zapewnić wydajną obsługę złożonych maszyn przy minimalnym ryzyku awarii.
Od pilotów po kuchenki mikrofalowe, przełączniki membranowe z matrycą są wszechobecne w elektronice użytkowej. Ich niedroga, oszczędna konstrukcja doskonale nadaje się do produktów masowych, które wymagają przyjaznych dla użytkownika interfejsów. Dodatkowo dotykowe sprzężenie zwrotne i łatwość dostosowywania sprawiają, że są idealnym rozwiązaniem dla szerokiej gamy produktów elektronicznych używanych codziennie przez konsumentów.
Przełącznik membranowy Matrix: bardziej przystępny cenowo ze względu na prostą konstrukcję, mniej komponentów i łatwą integrację z procesami produkcyjnymi.
Przełącznik mechaniczny: Zwykle droższy w produkcji ze względu na zastosowanie bardziej złożonych komponentów i indywidualnego okablowania dla każdego przełącznika.
Przełącznik membranowy Matrix: Wysoce trwały, odporny na kurz, wilgoć i chemikalia, dzięki czemu idealnie nadają się do trudnych warunków.
Przełącznik mechaniczny: Chociaż generalnie trwałe, przełączniki mechaniczne mogą być podatne na zużycie w czasie, szczególnie w zastosowaniach o dużym zużyciu.
Przełącznik membranowy Matrix: Generalnie cichszy, ponieważ nie ma mechanicznego klikania związanego z tradycyjnymi przełącznikami.
Przełącznik mechaniczny: Często po naciśnięciu generuje słyszalne kliknięcia lub dźwięki, które niektórzy użytkownicy uważają za satysfakcjonujące, ale inni mogą rozpraszać.
Przełącznik membranowy Matrix: zapewnia miękkie, ciche sprzężenie zwrotne i może zawierać funkcje, takie jak dotykowe kopuły, aby poprawić wrażenia użytkownika.
Przełącznik mechaniczny: Często zawiera bardziej wyraźne dotykowe sprzężenie zwrotne („ kliknięcie ”), które niektórzy użytkownicy preferują ze względu na wyraźne wskazanie, że przełącznik został aktywowany.
Przełącznik membranowy Matrix: Wysoce wydajny w przestrzeni, umożliwiający włączenie wielu przycisków na małym obszarze. Idealny do urządzeń kompaktowych.
Przełącznik mechaniczny: wymaga więcej miejsca ze względu na potrzebę poszczególnych elementów dla każdego przełącznika.
