Wymagania w zakresie kontroli technicznej dla przełączników membranowych

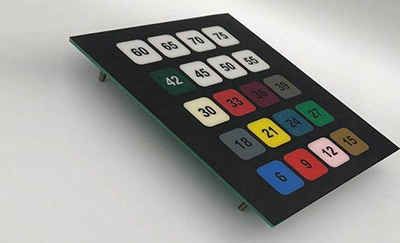

Przełącznik membranowy składa się z czterech części: panelu, górnego obwodu, warstwy izolacyjnej i dolnego obwodu. Jest to lekki, normalnie otwarty przełącznik dotykowy. W normalnych warunkach dwa styki przełącznika membranowego są w stanie odłączonym. Gdy siła zewnętrzna jest przyłożona do styków przełącznika membranowego, dwa normalnie otwarte styki są natychmiast połączone. Po zniknięciu siły zewnętrznej styki przełącznika powracają do stanu normalnie otwartego. Zwykle dodaje się wybrzuszenie górnych styków obwodu lub elementy kopuły (dobre wyczucie). Po naciśnięciu przełącznika membranowego styki górnego obwodu są zdeformowane w dół i stykają się z płytą biegunową dolnego obwodu. Po zwolnieniu palca styki górnego obwodu odbijają się, obwód zostaje odłączony, a obwód wyzwala sygnał. Jako profesjonalistaProducent klawiatury membranowej, NiceiNiestandardowa klawiatura membranowaMa ścisłą strukturę, piękny wygląd i dobre właściwości uszczelniające. Ma cechy odporności na wilgoć i długą żywotność. Szeroko stosowany w komunikacji elektronicznej, elektronicznych przyrządach pomiarowych, kontroli przemysłowej, sprzęcie medycznym, przemyśle motoryzacyjnym, oprzyrządowaniu, sprzęcie gospodarstwa domowego, sprzęcie wojskowym i innych dziedzinach.

1. materiał i kształt gotowego przełącznika membranowego

(1) Materiał: podłoże, pasta srebrna, atrament węglowy, przekładka, klej, płyta wzmacniająca i druk izolacyjny muszą być zgodne z rysunkami.

(2) Kształt: kształt, obwód przewodnika, obróbka izolacji, kombinacja płyt okładzinowych itp. Muszą być zgodne z rysunkami lub dostarczać próbki fizyczne.

2. Wygląd przełącznika membranowego

(1) Stan kombinacji: Nie powinno być żadnych pozostałości wiórów materiałowych, ciał obcych, plam, nierówności lub smaru przyczepionych do powierzchni i wewnątrz, odcisków palców na obwodzie, i zadziory na dziurkowany kształt na powierzchni.

(2) Zadrapania: Wszystkie linie i styki nie mogą mieć śladów nacięć biegnących od wewnątrz i na zewnątrz (to znaczy ślady nacięcia są wycinane od linii do podłoża). Nieduże zadrapania opierają się również na zasadzie nie wpływania na ich impedancję. Powierzchnia tuszu węglowego jest bardzo podatna na zadrapania, a zadrapania opierają się na zasadzie nie wpływania na przewodzenie linii.

(3) Ciała obce: linia nie może mieć żadnych ciał obcych.

3. Część przewodu obwodu przełącznika membranowego

(1) Grubość przewodnika: Zasadniczo grubość przewodnika jest kontrolowana na 7-12μm i powinna być jednolita i gładka.

(2) Wady i otwory przewodów: zgodnie ze standardami rysowania, jeden jest dozwolony w każdym zakresie 50mm.

(3) Atrament węglowy: tusz węglowy pokrywający obwód srebrnej pasty powinien zapewnić, że srebrna pasta jest całkowicie pokryta, a jej grubość wynosi 8-10 μm, i nie powinno być oczywistego wysunięcia srebrnej pasty.

(4) Zerwane i zwarte: przewodnik nie może mieć żadnego zjawiska zerwania lub zwarcia.

4. Drukowanie izolacji przełącznika membranowego

Wszystkie styki przełącznika membranowego muszą być wolne od atramentu izolacyjnego. Izolacyjna powierzchnia atramentu powinna być płaska, aby uniknąć wszelkich defektów, takich jak pęcherzyki powietrza lub otwory, które wpływają na efekt izolacyjny.

(1) Siła przyczepności: Po wysuszeniu tuszu izolacyjnego dociśnij powierzchnie tuszu do siebie przez 24 godziny, aby upewnić się, że izolacja nie przykleja się do siebie. Po przyklejeniu taśmą wrażliwą na nacisk przez 1 minutę bez pęcherzyków powietrza, szybko odkleić się i atrament nie powinien spaść.

(2) Skoczek: Wszystkie części zworki są zgodne z wymaganiami przewodów liniowych, a wszystkie produkty zworkowe muszą przejść w 100% test otwarcia, zwarcia i testy rezystancji izolacji. Upewnij się, że nie ma otwartego lub zwarcia, a rezystancja izolacji powinna być większa niż 500MΩ (500VDC przez 1 minutę).

5. właściwości mechaniczne przełącznika membranowego

(1) Wymiary dziurkowanych zadziorów i wytłaczania matryc: Wymiary dziurkowania i wytłaczania nie powinny być większe niż 0,2mm, a położenie powinno być skierowane w stronę bez przewodów.

(2) Przesunięcie pozycji górnej i dolnej linii: Dopuszczalna tolerancja wzajemnego przesunięcia pozycji środkowych styków przełącznika górnej i dolnej linii wynosi Ф0,5mm.
