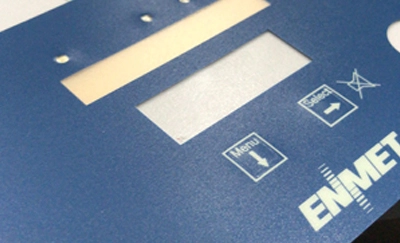

Klawiatura przełącznika wbudowanej membrany LED ma dwie struktury obwodu LED i dolny obwód w tej samej warstwie i różnych warstwach

Struktura tej samej warstwy obwodu LED i dolnego obwodu jest stosunkowo prosta, ale okno LED musi być wypukłe, w przeciwnym razie lampa LED podniesie panel, a dioda LED jest również łatwo uszkadzana przez duże ciśnienie. Dioda LED 0603 jest krótsza, ale podkładka jest mniejsza. Trudno jest lutować. Wysokość diody LED 0806 wynosi zwykle 0,8mm. Podkładka jest duża, a lutowanie wirtualne jest mniejsze; struktura obwodu LED i różnych warstw dolnego obwodu jest stosunkowo skomplikowana. Jeśli grubość całej klawiatury przełącznika membranowego jest gruba, okno LED Nie jest konieczne wypukłe.

Istnieją dwa rodzajeWodoodporna klawiatura membranowaStruktury. Wodoodporna struktura jest ogólnie zaprojektowana jako zygzakowata struktura osadzona. Jedna struktura to ten sam materiał. Gotowy produkt jest podzielony na dwie części, a część obwodu jest osadzona w części panelu, tworząc produkt. Ta struktura jest częściej stosowana, każda warstwa kleju musi używać wodoodpornego kleju; inną strukturą jest użycie grubości górnego i dolnego obwodu oraz warstwy izolacyjnej, a zewnętrzna struktura ramy klawiatury przełącznika membranowego z panelem, część obwodu jest osadzona wewnątrz, aby zrobić w całości. Wodoodporny klej może na ogół używać 3 M9495LE lub 3 MGTM920.

Struktura typu przewodnika światła oznacza, że arkusz prowadzący światło jest osadzony w konwencjonalnej klawiaturze przełącznika membranowego, a boczna dioda LED służy do oświetlania przycisku (można również użyć arkusza zimnego światła EL). Klawiatura przełącznika membranowego może być używana w nocy i w miejscach o niewystarczającej ilości światła, co jest bardziej ozdobne. Podczas wykonywania kierowanych światłem klawiatur przełączników membranowych należy wziąć pod uwagę, że panel i stronaKlawiatura przełącznika membranowegoNie może przeciekać światło i światło krzyżowe. Wszystkie kleje dwustronne powinny używać czarnego kleju. Po dodaniu prowadnicy światła odczucie przycisku stanie się słabe, a uszczelka zostanie dodana z tyłu pozycji przycisku na panelu, aby poprawić odczucie.

Dwustronnie złożona struktura jest również uważana za używaną, gdy istnieje duża liczba przycisków, a ogólny kształt jest mały i nie ma miejsca na okablowanie. Jest zaprojektowany jako górna i dolna struktura obwodu. Struktura ta zwraca szczególną uwagę na proces składania, który ma być przeprowadzany pod ogrzewaniem, biorąc pod uwagę żywotność Efekt wzrostu na zakręcie.

Każda struktura ma swoje własne cechy. Na początku projektowania, najbardziej odpowiednia struktura jest wybierana do produkcji wysokiej jakości produktów i służyć większości użytkowników. Jeśli potrzebujesz niestandardowych przełączników membranowych, skontaktuj się z Niceone-techProducent klawiatury membranowej.
