Ostateczny przewodnik po przełącznikach membranowych Flex PCB: wszechstronny i niezawodny

W dzisiejszym szybkim świecie technologia stale się rozwija, wymagając innowacji w komponentach elektronicznych. Przełączniki membranowe Flex PCB stały się istotnym elementem w różnych urządzeniach elektronicznych, zapewniając wszechstronność, niezawodność i bezproblemowe interfejsy użytkownika. W tym obszernym przewodniku zagłębimy się w świat elastycznych przełączników membranowych PCB, badając ich zastosowania, zalety, proces produkcyjny i wiele więcej.

Anatomia przełączników membranowych Flex PCB

Warstwy i komponenty

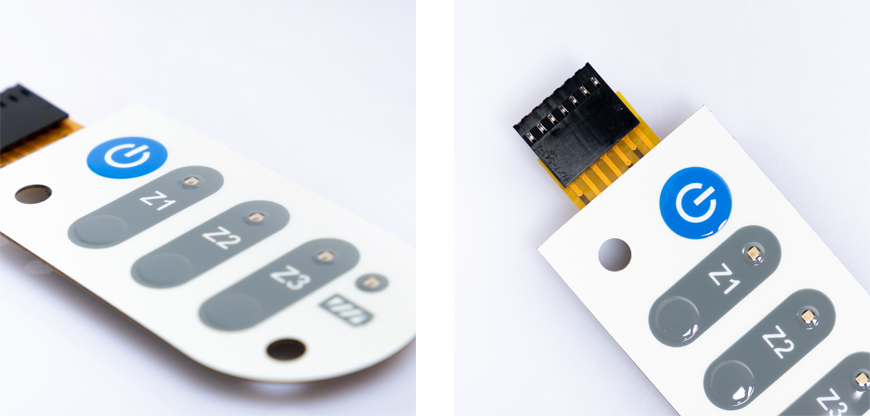

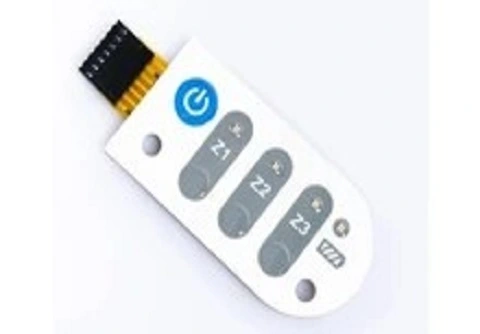

FlexPrzełączniki membranowe PCBSą zaprojektowane z wieloma warstwami, z których każda obsługuje określoną funkcję. Typowa konstrukcja przełącznika membranowego Flex PCB obejmuje:

• Górna warstwa (Nakładka graficzna): Najwyższa warstwa, często wykonana z poliestru lub poliimidu, zawiera wydrukowane symbole, logo i guziki. Ta warstwa zapewnia przyjazny dla użytkownika interfejs, umożliwiający łatwą interakcję.




• Warstwy przewodzące: Pod górną warstwą znajdują się ślady przewodzące, które są zwykle drukowane na elastycznych podłożach. Ślady te tworzą ścieżki obwodów, które łączą przełącznik z urządzeniem, które steruje.




• Warstwa dystansowa: Nieprzewodząca przekładka oddziela warstwy przewodzące, zapobiegając zwarciom elektrycznym i zapewniając, że naciśnięcie klawisza zapewnia właściwy kontakt z obwodem leżącym pod spodem.




• Dolna warstwa (płytka obwodu): Dolna warstwa to miejsce, w którym wykonywane są połączenia elektryczne przełącznika, często integrujące się z większym systemem lub urządze niem. Zwykle jest drukowany na elastycznym materiale obwodu, takim jak poliimid lub PET.




Zasada działania

Przełączniki membranowe Flex PCB działają na zasadzie kontaktu wrażliwego na nacisk. Kiedy użytkownik naciska określony przycisk lub klawisz, ciśnienie powoduje kontakt warstw przewodzących, kończąc obwód i wyzwalając pożądane działanie. Elastyczność przełącznika zapewnia natychmiastową reakcję, podczas gdy dotykowe sprzężenie zwrotne stanowi wyraźne wskazanie dla użytkownika, że dane wejściowe zostały zarejestrowane.

Zastosowania przełączników membranowych Flex PCB

Jako jeden z rodzajówPrzełączniki membranowePrzełączniki membranowe Flex PCB są używane w wielu różnych zastosowaniach ze względu na ich wszechstronność, oszczędność miejsca i niezawodność. Oto niektóre z najczęstszych aplikacji:

Elektronika użytkowa

W elektronice użytkowej przełączniki membranowe Flex PCB można znaleźć w urządzeniach takich jak piloty, klawiatury, konsole do gier i smartfony. Ich cienki i elastyczny charakter sprawia, że idealnie nadają się do smukłych i kompaktowych produktów elektronicznych, a opcje dostosowywania pozwalają na dopasowane projekty do marki i funkcji.

Urządzenia medyczne

Przełączniki membranowe Flex PCB są stosowane w sprzęcie medycznym, takim jak maszyny diagnostyczne, systemy monitorowania pacjentów i przenośne urządzenia medyczne. Ich trwałość, łatwość czyszczenia i odporność na trudne warunki sprawiają, że są one szczególnie odpowiednie dla wymagającego sektora opieki zdrowotnej.

Panele sterowania przemysłowego

W zastosowaniach przemysłowych przełączniki membranowe Flex PCB są stosowane w panelach sterowania, interfejsach maszyn i systemach zrobotyzowanych. Są zaprojektowane tak, aby wytrzymać ekstremalne warunki, takie jak zmiany temperatury, wilgoć i narażenie na chemikalia, dzięki czemu są idealne dla fabryk, magazynów i innych środowisk przemysłowych.

Interfejsy motoryzacyjne

Przełączniki membranowe Flex PCB znajdują się w deskach rozdzielczych pojazdów, systemach klimatyzacji, systemach informacyjno-rozrywkowych i przyciskach na kierownicach. Zdolność do wytrzymywania wibracji, wilgoci i wahań temperatury jest niezbędna w ustawieniach motoryzacyjnych, dzięki czemu przełączniki te są niezawodne do codziennego użytku.

Zalety korzystania z przełączników membranowych Flex PCB

Przełączniki membranowe Flex PCB oferują kilka kluczowych zalet, co czyni je popularnym wyborem w wielu branżach:

Trwałość

Flex PCB są zaprojektowane tak, aby wytrzymać wiele trudnych warunków. Są odporne na czynniki takie jak wilgoć, kurz, wahania temperatury, a nawet chemikalia, dzięki czemu idealnie nadają się do zastosowań przemysłowych i zewnętrznych. Ich solidna konstrukcja zapewnia, że będą trwać przez długi czas, nawet przy wielokrotnym użyciu.

Efektywność kosztowa

CompaCzerwony do tradycyjnych przełączników mechanicznych, przełączniki membranowe Flex PCB są często bardziej przystępne. Proces produkcji obejmuje mniej komponentów, a proste techniki wytwarzania pozwalają na efektywne skalowanie, zmniejszając ogólne koszty zarówno dla producentów, jak i konsumentów.

Opcje dostosowywania

Przełączniki membranowe Flex PCB są wysoce konfigurowalne pod względem projektu, układu, funkcjonalności i sprzężenia zwrotnego. Producenci mogą łatwo dostosować interfejs do określonych wymagań, takich jak dodanie różnych kolorowych diod LED, włączenie dotykowego sprzężenia zwrotnego lub zaprojektowanie unikalnych układów przycisków dla lepszego doświadczenia użytkownika.

Bezproblemowa integracja projektowa

Przełączniki membranowe Flex PCB są bardzo cienkie i elastyczne, dzięki czemu można je łatwo zintegrować z eleganckimi, nowoczesnymi wzorami. Mogą być stosowane w aplikacjach, w których tradycyjne przełączniki mechaniczne mogą być zbyt nieporęczne, oferując producentom możliwość tworzenia przyjaznych dla użytkownika, ergonomicznych produktów, które są estetyczne i funkcjonalne.

Proces produkcyjny

Proces produkcji przełączników membranowych Flex PCB obejmuje kilka etapów, od wyboru materiałów do końcowego montażu i testowania. Oto przegląd:

Użyte materiały

• Elastyczne podłoże: Folie poliimidowe lub poliestrowe (PET) są powszechnie stosowane jako materiał podstawowy do elastycznych obwodów, dzięki ich trwałości i elastyczności.




• Atrament przewodzący lub miedź: Do tworzenia śladów obwodów stosuje się tusz przewodzący (nadrukowany na podłożu) lub ślady miedzi (wytrawione na powierzchni).




• Nakładka graficzna: Górna warstwa wykonana jest z trwałego, przezroczystego materiału, takiego jak poliester lub poliwęglan, który jest drukowany z niezbędną grafiką i symbolami.




• Warstwa dystansu: Ta warstwa jest wykonana z nieprzewodzącego materiału, takiego jak PET, co zapewnia, że przełącznik nie tworzy niepożądanych połączeń po naciśnięciu.

Drukowanie i wytrawianie

• Ślady przewodzące są drukowane lub wytrawiane na elastycznym podłożu metodami precyzyjnymi. Ten krok zapewnia, że obwód jest dokładnie zaprojektowany do prawidłowego działania.




• Nakładka graficzna jest drukowana z wyraźnymi ikonami, etykietami lub niestandardowym brandingiem, z którym użytkownik będzie wchodzić w interakcję.

Montaż i testowanie

• Różne warstwy są składane razem, a warstwa dystansowa oddziela warstwy przewodzące.




• Po montażu przeprowadzane są dokładne testy w celu zapewnienia funkcjonalności, trwałości i niezawodności przełącznika. Obejmuje to sprawdzenie przewodności, dotykowego sprzężenia zwrotnego i funkcjonalności LED (jeśli dotyczy).

Konserwacja i pielęgnacja

Procedury czyszczenia

Przełączniki membranowe Flex PCB są zaprojektowane tak, aby były trwałe i łatwe w utrzymaniu. Czyszczenie ich jest zazwyczaj proste i można je wykonać za pomocą miękkich, niestrzępiących się ściereczek i łagodnego roztworu czyszczącego (takiego jak woda i mydło). Unikaj ostrych chemikaliów, które mogą uszkodzić warstwy lub ślady przewodzące.

Przedłużenie żywotności

Aby przedłużyć żywotność przełącznika membranowego Flex PCB, należy unikać nadmiernego ciśnienia, długotrwałego narażenia na wysokie temperatury lub bezpośredniego kontaktu z ostrymi chemikaliami. Dodatkowo regularne czyszczenie i właściwa obsługa mogą pomóc w zapobieganiu uszkodzeniom fizycznym i zapewnić niezawodne działanie w czasie.

Często zadawane pytania

• P: Jakie są podstawowe zastosowania przełączników membranowych flex PCB?




  Przełączniki membranowe Flex PCB są powszechnie stosowane w elektronice użytkowej, urządzeniach medycznych, przemysłowych panelach sterowania i interfejsach motoryzacyjnych.




• P: Jak trwałe są przełączniki membranowe Flex PCB?




  Przełączniki membranowe Flex PCB są bardzo trwałe i mogą wytrzymać miliony uruchomień, zapewniając długoterminową niezawodność.




• P: Czy mogę dostosować projekt przełącznika membranowego flex PCB?




  Tak, elastyczne przełączniki membranowe PCB oferują opcje dostosowywania układu, grafiki i dotykowego sprzężenia zwrotnego w celu spełnienia określonych wymagań projektowych.




• P: Czy przełączniki membranowe Flex PCB są odpowiednie do użytku na zewnątrz?




  Przełączniki membranowe Flex PCB mogą być zaprojektowane do użytku na zewnątrz, ale czynniki środowiskowe powinny być brane pod uwagę podczas procesu projektowania.




• P: Jakie są przyszłe perspektywy dla technologii elastycznego przełącznika membranowego PCB?




  O: Przyszłość flex przełączników membranowych PCB wygląda obiecująco, z nowymi technologiami i inicjatywami zrównoważonego rozwoju napędzającymi innowacje w tej dziedzinie.
