Zrozumienie obwodów elektrycznych i roli przełączników membranowych

W dzisiejszym szybko zmieniającym się krajobrazie technologicznym obwody elektryczne odgrywają kluczową rolę w zasilaniu i sterowaniu różnymi urządzeniami elektronicznymi. W sercu wielu z tych urządzeń znajduje się kluczowy element znany jako przełącznik membranowy. W tym obszernym przewodniku zagłębimy się w świat obwodów elektrycznych i zbadamy znaczeniePrzełączniki membranoweW ich obrębie.

Wprowadzenie do obwodów elektrycznych

Obwody elektryczne stanowią podstawę nowoczesnej technologii, zasilając wszystko, od urządzeń gospodarstwa domowego po zaawansowany sprzęt medyczny. Obwód elektryczny to zamknięta pętla materiałów przewodzących, przez którą przepływa prąd elektryczny, umożliwiając działanie urządzeń. Obwody te mogą różnić się złożonością, od prostych do bardzo skomplikowanych projektów, w zależności od funkcji urządzenia. Kluczowe elementy tworzące obwód elektryczny obejmują źródło zasilania, przewody, obciążenie i mechanizmy sterujące.

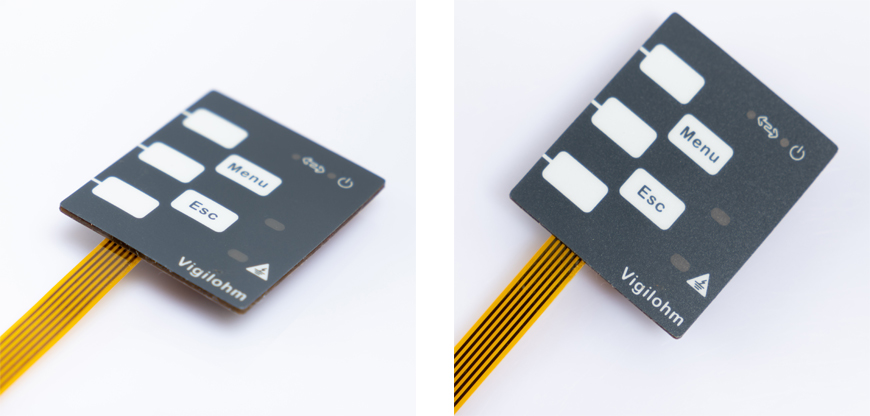

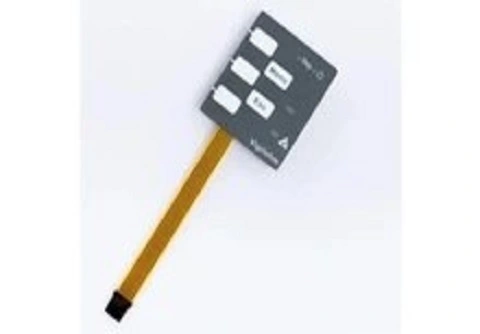

Co to jest przełącznik membranowy?

Przełącznik membranowy to rodzaj przełącznika elektrycznego, który jest zarówno cienki, jak i elastyczny, powszechnie używany do sterowania obwodami elektrycznymi w różnych urządzeniach. Składa się z wielu warstw, w tym elastycznej membrany wykonanej z materiałów takich jak poliester lub poliwęglan. Przełączniki te są zaprojektowane tak, aby były trwałe, opłacalne i łatwe do zintegrowania z urządzeniami elektronicznymi. Warstwa zewnętrzna często zawiera drukowaną grafikę umożliwiającą interakcję z użytkownikiem, taką jak symbole lub etykiety. Po przyłożeniu ciśnienia do określonego obszaru membrany, aktywuje on leżący pod spodem obwód elektryczny, włączając go lub wyłączając.

Przełączniki membranowe, takie jakWodoodporny przełącznik membranowySą często używane w urządzeniach, w których przestrzeń jest ograniczona lub w których tradycyjne przełączniki mechaniczne mogą być zbyt nieporęczne lub podatne na zużycie. Typowe zastosowania przełączników membranowych obejmują elektronikę użytkową (taką jak kuchenki mikrofalowe i piloty), urządzenia medyczne, maszyny przemysłowe i panele sterowania samochodowego.

Podstawy elementów obwodu

Kompleksowe zrozumienie obwodów elektrycznych obejmuje znajomość elementów, które je tworzą. Podstawowe elementy obejmują:

• Źródło zasilania: Źródło zasilania, takie jak bateria lub zasilacz, zapewnia energię, która napędza obwód.




• Przewodniki: Przewody lub ślady, które łączą elementy i umożliwiają przepływ prądu elektrycznego przez obwód.




• Rezystory: Komponenty, które ograniczają lub regulują przepływ prądu, chroniąc wrażliwe komponenty przed nadmiernym prądem.




• Kondensatory: Urządzenia służące do przechowywania i uwalniania energii elektrycznej w postaci pola elektrycznego. Odgrywają ważną rolę w filtrowaniu sygnałów, wygładzaniu wyjść zasilania i obwodów czasowych.




• Półprzewodniki: Materiały, często w postaci diod lub tranzystorów, które mogą regulować przepływ energii elektrycznej w obwodzie, umożliwiając wzmocnienie, przełączanie lub modulację sygnału.




Każdy z tych komponentów pełni kluczową funkcję w zapewnianiu wydajnego i bezpiecznego działania obwodu. Razem zarządzają przepływem energii elektrycznej, zapewniając, że urządzenia działają zgodnie z przeznacze niem.

Jak działają przełączniki membranowe

Przełączniki membranowe działają poprzez prosty, ale skuteczny mechanizm. Przełącznik składa się zazwyczaj z kilku warstw: górnej warstwy z wydrukowaną grafiką do interakcji z użytkownikiem, izolacyjnej warstwy dystansowej i leżącej pod nią warstwy przewodzącej.

Kiedy nacisk jest przykładany do określonego miejsca na membranie, ściska warstwy razem, powodując kontakt warstwy przewodzącej z obwodem pod spodem. To zamyka obwód i umożliwia przepływ prądu elektrycznego, włączając urządzenie lub uruchamiając określoną funkcję. Po zwolnieniu ciśnienia warstwy rozdzielają się, przerywając połączenie i otwierając obwód.

Konstrukcja przełączników membranowych pozwala im być zarówno trwałe, jak i responsywne. Ponieważ nie ma ruchomych części, przełączniki membranowe są mniej podatne na zużycie lub uszkodzenia w czasie, co czyni je idealnym wyborem dla urządzeń, które wymagają długiej żywotności i stałej wydajności.

Zastosowania przełączników membranowych

Przełączniki membranowe są szeroko stosowane w różnych branżach ze względu na ich wszechstronność, trwałość i zdolność adaptacji. Niektóre popularne aplikacje obejmująE:

• Urządzenia medyczne: W sprzęcie medycznym, takim jak systemy monitorowania pacjentów, narzędzia diagnostyczne i pompy infuzyjne, przełączniki membranowe zapewniają użytkownikom niezawodny i łatwy do czyszczenia interfejs, szczególnie w środowiskach, które wymagają surowych standardów higieny.




• Elektronika użytkowa: przełączniki membranowe są powszechnie spotykane w urządzeniach takich jak piloty, kuchenki mikrofalowe i urządzenia gospodarstwa domowego, gdzie umożliwiają użytkownikom bezpośrednią interakcję z urządze niem.




• Przemysł motoryzacyjny: W motoryzacji przełączniki membranowe są używane w deskach rozdzielczych, systemach klimatyzacji i sterowaniu informacyjno-rozrywkowym. Ich odporność na czynniki środowiskowe, takie jak kurz i wilgoć, sprawia, że idealnie nadają się do stosowania w pojazdach.




• Sprzęt przemysłowy: W warunkach przemysłowych przełączniki membranowe są stosowane w maszynach i panelach sterowania ze względu na ich zdolność do wytrzymywania trudnych warunków, takich jak narażenie na oleje, chemikalia i ekstremalne temperatury.




Ze względu na opcje dostosowywania, przełączniki membranowe mogą być zaprojektowane tak, aby pasowały do specyficznych potrzeb różnych aplikacji. Można je dostosować pod względem wielkości, kształtu, projektu graficznego i rodzaju reakcji, którą zapewniają (np. Dotykowe sprzężenie zwrotne lub sygnały świetlne). Ich odporność na czynniki środowiskowe, takie jak wilgoć, kurz i chemikalia, czyni je również preferowanym wyborem w wielu gałęziach przemysłu.

Często zadawane pytania

• P: Jakie są główne zalety korzystania z przełączników membranowych?




  O: Przełączniki membranowe oferują opłacalność, możliwość dostosowania, trwałość i dotykowe sprzężenie zwrotne.




• P: Czy przełączniki membranowe są odpowiednie do zastosowań zewnętrznych?




  Przełączniki membranowe mogą być zaprojektowane tak, aby wytrzymać warunki zewnętrzne, ale ich przydatność zależy od konkretnych rozważań projektowych.




• P: Jak rozwiązać problem nieprawidłowego działania przełącznika membranowego?




  O: Typowe techniki rozwiązywania problemów obejmują sprawdzanie uszkodzeń fizycznych, sprawdzanie połączeń i weryfikację źródeł zasilania.




• P: Jakie są godne uwagi innowacje w technologii przełączników membranowych?




  O: Innowacje obejmują integrację interfejsów wrażliwych na dotyk i zastosowanie elastycznych materiałów w celu zwiększenia trwałości.




• P: Co przyniesie przyszłość dla przełączników membranowych?




  O: Przyszłość obiecuje zwiększone możliwości i integrację z szerszą gamą urządzeń elektronicznych.
