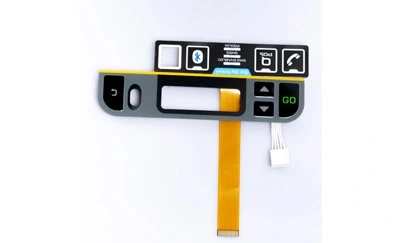

W dzisiejszym dynamicznym świecie technologia rozwija się w zadziwiającym tem pie. Wraz z rozwojem urządzeń z ekranem dotykowym i interfejsów użytkownika znacznie wzrosło zapotrzebowanie na niezawodne i trwałe przełączniki. Jednym z podstawowych elementów w tej dziedzinie jest sztywny przełącznik membranowy. W tym artykule zagłębimy się w kluczowe elementy, które odgrywają kluczową rolę w projektowaniu i funkcjonalności tych przełączników.

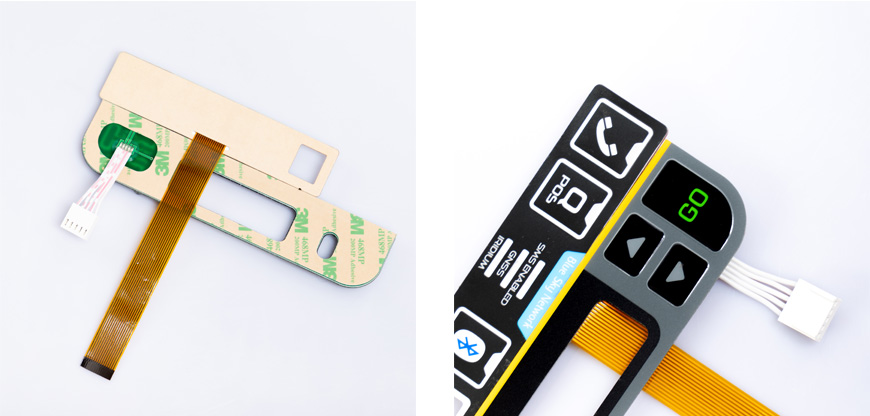

Sztywne przełączniki membranowe Backer to innowacyjne interfejsy elektroniczne, które znalazły zastosowanie w różnych branżach ze względu na ich wszechstronność i niezawodność. Przełączniki te składają się z kilku warstw, w tym sztywnego materiału podkładowego, który służy jako solidny fundament dla elementów przełącznika.

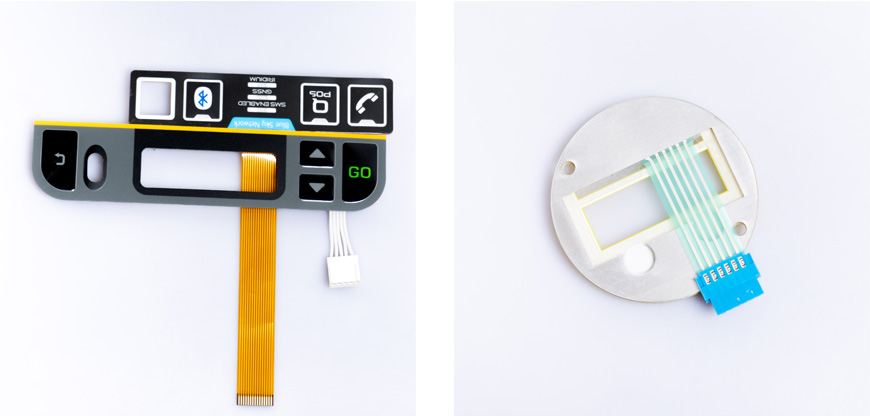

Wybór materiałów jest najważniejszy przy projektowaniu sztywnego przełącznika membranowego. Różne materiały oferują wyjątkowe zalety i są wybierane na podstawie konkretnych wymagań.
1. Włókno szklane
Włókno szklane jest popularnym wyborem ze względu na jego trwałość i odporność na czynniki środowiskowe. Zapewnia solidną podstawę dla elementów przełącznika.
2. Aluminium
Aluminium jest znane ze swoich lekkich, ale wytrzymałych właściwości. Oferuje doskonałą integralność strukturalną i jest często stosowany w zastosowaniach, w których waga jest problemem.
3. Stal nierdzewna
Stal nierdzewna jest wybierana ze względu na jej odporność na korozję i trwałość. Jest to odpowiednia opcja dla przełączników narażonych na wilgoć lub żrące chemikalia.
4. Poliwęglan
Poliwęglan jest materiałem termoplastycznym znanym ze swojego lekkiego charakteru i doskonałej odporności na uderzenia. Jest często używany, gdy wymagana jest przezroczystość lub podświetlenie.
5. Poliester
Poliester, kolejny materiał termoplastyczny, jest ceniony za swoją wszechstronność i możliwość skutecznego dostosowania drukowanej grafiki i ikon.
6. FR-4 (ognioodporny 4)
FR-4 to żywica epoksydowa wzmocniona tkaniną z włókna szklanego, oferująca wytrzymałość mechaniczną i odporność na płomienie.
Warunki środowiskowe, w których będzie działał sztywny przełącznik membranowy, są niezbędnymi czynnikami przy wyborze materiału.
1. Narażenie na wilgoć i substancje chemiczne
W środowiskach, w których przełącznik może być narażony na wilgoć, chemikalia lub środki czyszczące, preferowane są materiały takie jak stal nierdzewna i poliwęglan. Stal nierdzewna jest wysoce odporna na korozję, podczas gdy poliwęglan może wytrzymać działanie wilgoci i chemikaliów.
2. Ekstremalne temperatury
Do zastosowań, w których przełącznik musi działać w ekstremalnych temperaturach, wybiera się materiały o dobrej stabilności termicznej, takie jak włókno szklane i niektóre tworzywa sztuczne. Włókno szklane i niektóre tworzywa sztuczne o wysokiej temperaturze mogą wytrzymać zarówno wysokie, jak iD ekstremalne temperatury.
Na dotykowe sprzężenie zwrotne sztywnego przełącznika membranowego może mieć wpływ wybór materiału.
1. Dotykowe informacje zwrotne
Sztywne materiały, takie jak stal nierdzewna lub aluminium, zapewniają bardziej wyraźne i dotykowe odczucie po naciśnięciu, co może być pożądane w zastosowaniach, w których użytkownik potrzebuje wyraźnej informacji zwrotnej.
2. Elastyczność
Niektóre materiały z tworzyw sztucznych, takie jak poliester lub poliwęglan, zapewniają bardziej elastyczne wrażenie, co może być preferowane w zastosowaniach, w których wymagany jest bardziej miękki dotyk.
Ograniczenia budżetowe często decydują o wyborze materiału dla sztywnych przełączników membranowych.
Materiały takie jak włókno szklane i aluminium są na ogół bardziej opłacnymi opcjami, dzięki czemu nadają się do zastosowań, w których koszt jest głównym problemem.
Podsumujmy zalety i wady omawianych materiałów:
Włókno szklane
Zalety: Trwałość, odporność na czynniki środowiskowe, opłacalność.
Wady: Cięższe w porównaniu do niektórych tworzyw sztucznych, nie przezroczyste.
Aluminium
Zalety: Lekki, wytrzymały, odporny na korozję.
Wady: Może być droższy niż niektóre inne opcje.
Stal nierdzewna
Zalety: Odporny na korozję, trwały, zapewnia dotykowe odczucie.
Wady: cięższe i potencjalnie droższe.
Poliwęglan
Zalety: Lekki, przezroczysty (odpowiedni do podświetlenia), odporny na wilgoć i chemikalia.
Wady: Mniej sztywne w porównaniu do metali.
Poliester
Zalety: Wszechstronny, może skutecznie trzymać drukowaną grafikę.
Wady: Może nie być tak trwały jak niektóre inne materiały.
FR-4 (ognioodporny 4)
Zalety: Wytrzymałość mechaniczna, odporność na płomień.
Wady: Może być mniej elastyczny niż niektóre tworzywa sztuczne.
Grubość płyty montażowej odgrywa również kluczową rolę w projektowaniu sztywnych przełączników membranowych Backer.
Grubość płyt tylnych z włókna szklanego zazwyczaj mieści się w zakresie od 0,0625 cala (1,6mm) do 0,125 cala (3,2mm). Grubsze tylne samoloty z włókna szklanego oferują zwiększoną sztywność i trwałość.
Aluminiowe tylne płaszczyzny są zwykle cieńsze, o grubości od 0,020 cala (0,5mm) do 0,125 cala (3,2mm). Wybór grubości zależy od wymaganej wytrzymałości i wagi.
Podwozy ze stali nierdzewnej są podobne do aluminium pod względem grubości, od 0,020 cala (0,5mm) do 0,125 cala (3,2mm). Grubsza stal nierdzewna zapewnia większą trwałość.
Płony z poliwęglanu są zwykle cieńsze, od 0,020 cala (0,5mm) do 0,060 cala (1,5mm). Są wybierani ze względu na ich przejrzystość i elastyczność.
Osłony poliestrowe są na ogół cienkie, o grubości zwykle od 0,010 cala (0,25mm) do 0,030 cala (0,75mm). Są cenione za wszechstronność i zdolność do trzymania drukowanej grafiki.
FR-4 tylne mogą mieć różne grubości, zwykle w zakresie od 0,031 cala (0,8mm) do 0,125 cala (3,2mm). Wybór grubości zależy od wymaganej wytrzymałości i odporności na płomień.
Podsumowując, wybór materiałów do sztywnych przełączników membranowych Backer jest krytyczną decyzją, która wpływa na wydajność i trwałość tych podstawowych elementów elektronicznych. Zrozumienie specyficznych wymagań aplikacji, warunków środowiskowych, dotykowych informacji zwrotnych i ograniczeń budżetowych jest kluczem do dokonania właściwego wyboru.
Niezależnie od tego, czy zdecydujesz się na wytrzymałość stali nierdzewnej, elastyczność poliwęglanu, czy opłacalność włókna szklanego, każdy materiał ma swoje zalety i wady. Biorąc pod uwagę te czynniki i dostosowując swój wybór do swoich unikalnych potrzeb, możesz zapewnić pomyślne działanie przełącznika membranowego Rigid Backer.
1. Jaka jest podstawowa funkcja sztywnego przełącznika membranowego Backer?
Podstawową funkcją sztywnego przełącznika membranowego Backer jest zapewnienie niezawodnego i przyjaznego dla użytkownika interfejsu dla różnych urządzeń elektronicznych i systemów sterowania. Umożliwia użytkownikom wprowadzanie poleceń lub interakcję ze sprzętem poprzez naciskanie określonych obszarów na powierzchni przełącznika, co następnie wyzwala odpowiednie działania. Przełączniki te są szeroko stosowane w branżach takich jak sprzęt medyczny, lotnictwo, motoryzacja i elektronika użytkowa.
2. w jaki sposób wybór materiału wpływa na wydajność przełącznika membranowego?
Wybór materiału na przełącznik membranowy znacząco wpływa na jego wydajność. Różne materiały oferują różny stopień trwałości, odporność na czynniki środowiskowe, dotykowe sprzężenie zwrotne i opłacalność. Na przykład stal nierdzewna zapewnia doskonałą odporność na korozję i dotyk, dzięki czemu nadaje się do trudnych warunków. Z drugiej strony materiały takie jak poliwęglan są wybierane ze względu na ich przejrzystość i elastyczność, idealne do zastosowań wymagających podświetlenia lub delikatniejszego dotyku.
3. Jakie są kluczowe czynniki, które należy wziąć pod uwagę przy wyborze materiału do sztywnego przełącznika membranowego?
Wybierając materiał na sztywny przełącznik membranowy, należy wziąć pod uwagę takie czynniki, jak środowisko pracy (wilgoć, ekstremalne temperatury, narażenie na chemikalia), pożądane dotykowe sprzężenie zwrotne (istotne lub elastyczne) oraz ograniczenia budżetowe. Dodatkowo, konkretne zastosowanie i jego wymagania odgrywają kluczową rolę w określeniu najbardziej odpowiedniego materiału do przełącznika.
4. Czy możesz podać przykład rzeczywistej aplikacji, w której powszechnie stosowane są sztywne przełączniki membranowe Backer?
Z pewnością! Sztywne przełączniki membranowe Backer są powszechnie stosowane w przemyśle motoryzacyjnym do różnych funkcji. Na przykład można je znaleźć na desce rozdzielczej pojazdów, aby sterować funkcjami, takimi jak ustawienia klimatu, głośność radia i operacje w oknie. Przełączniki te zapewniają trwały i przyjazny dla użytkownika interfejs dla kierowców i pasażerów, co czyni je integralną częścią nowoczesnego designu motoryzacyjnego.
5. Czy przełączniki membranowe sztywnego zaplecza można dostosowywać pod względem wzornictwa i wyglądu?
Tak, sztywne przełączniki membranowe Backer są wysoce konfigurowalne pod względem projektu i wyglądu. Producenci mogą dostosować układ przełącznika, grafikę i tyłOświetlenie w celu spełnienia specyficznego brandingu i wymagań funkcjonalnych ich klientów. To dostosowanie pozwala na integrację logo, ikon i przyjaznych dla użytkownika interfejsów, które poprawiają ogólne wrażenia użytkownika.
Podsumowując, sztywne przełączniki membranowe Backer są wszechstronnymi komponentami, które odgrywają kluczową rolę w funkcjonalności różnych urządzeń elektronicznych i systemów sterowania. Wybór materiałów, względy środowiskowe i preferencje użytkownika uwzględniają proces selekcji, zapewniając, że przełączniki te spełniają specyficzne potrzeby różnych aplikacji.
