Meta Opis: Dowiedz się wszystkiego o przełącznikach membranowych, szeroko stosowanej technologii w urządzeniach elektronicznych. Odkryj ich skład, funkcjonalność i aplikacje w tym kompletnym przewodniku.
Czy kiedykolwiek korzystałeś z kuchenki mikrofalowej, pilota do telewizora lub kalkulatora? Jeśli tak, to wchodziłeś w interakcję z przełącznikiem membranowym. Przełączniki membranowe to cienkie, elastyczne i trwałe elementy elektroniczne, które umożliwiają użytkownikom wprowadzanie poleceń do urządzeń elektronicznych.
W tym artykule zanurzymy się w świecie przełączników membranowych, rozumiejąc, czym są, jak działają i gdzie są używane. Zacznijmy.

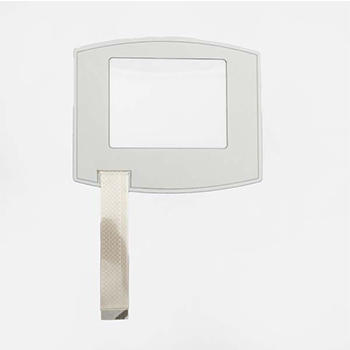

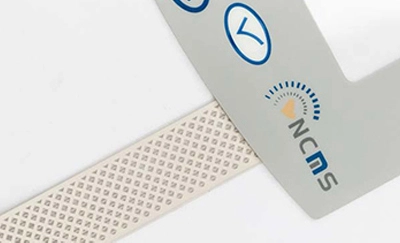

Przełączniki membranowe to elementy elektroniczne wykonane z kilku warstw materiałów, w tym płytki drukowanej (PCB), przekładki, nakładki graficznej i przewodzącego atramentu. Stanowią niezawodną i opłacalną alternatywę dla przełączników mechanicznych, ponieważ oferują miękką i cichą pracę, a jednocześnie wymagają minimalnej przestrzeni i mocy.
Przełączniki membranowe mogą mieć różne konfiguracje, takie jak dotykowe, niedotykowe i pojemnościowe. Przełączniki dotykowe zapewniają dotykowe sprzężenie zwrotne po aktywacji, podczas gdy przełączniki niedotykowe nie. Przełączniki pojemnościowe wykorzystują wrażliwy na dotyk mechanizm do wykrywania obecności palca, bez konieczności fizycznego nacisku.
Skład przełącznika membranowego zależy od jego rodzaju i przeznaczenia. Jednak większość przełączników membranowych ma następujące warstwy:
Nakładka graficzna: górna warstwa przełącznika membranowego, która zawiera wydrukowane symbole, tekst i grafikę, które reprezentują polecenia, które użytkownik może wprowadzić.
Warstwa kleju: cienka warstwa materiału klejącego, która mocuje nakładkę graficzną do następnej warstwy.
Nakładka Przekładka: Warstwa oddzielająca nakładkę graficzną od górnej warstwy obwodu, zapewniając lukę dla siły uruchamiającej.
Warstwa obwodu górnego: warstwa folii poliestrowej, która zawiera obwód drukowany łączący nakładkę graficzną z dolną warstwą obwodu.
Warstwa klejąca: Druga warstwa materiału klejącego, która mocuje górną warstwę obwodu do dolnej warstwy obwodu.
Dolna warstwa obwodu: warstwa folii poliestrowej, która zawiera obwód drukowany, który łączy przełącznik membranowy z urządzeniem elektronicznym.
Warstwa klejąca: trzecia warstwa materiału klejącego, która mocuje dolną warstwę obwodu do powierzchni urządzenia.
Funkcjonalność przełącznika membranowego zależy od jego konfiguracji i konstrukcji. Jednak większość przełączników membranowych działa zgodnie z następującą zasadą:
Użytkownik przykłada siłę do nakładki graficznej, która ją deformuje i zamyka lukę za pomocą przekładki nakładkowej.
Odkształcenie nakładki graficznej powoduje kontakt obwodów górnego i dolnego, tworząc połączenie elektryczne.
Połączenie elektryczne wysyła sygnał do urządzenia elektronicznego, wskazując polecenie wejściowe.
Urządzenie elektroniczne przetwarza sygnał i odpowiednio reaguje, wyświetlając komunikat, aktywując funkcję lub wykonując zadanie.
Przełączniki membranowe są szeroko stosowane w różnych urządzeniach elektronicznych i branżach, takich jak:
Urządzenia medyczne: przełączniki membranowe są stosowane w sprzęcie medycznym, takim jak aparaty ultradźwiękowe, analizatory krwi i wentylatory, ze względu na ich wysoką niezawodność, łatwość czyszczenia i odporność na bakterie i płyny.
Elektronika użytkowa: przełączniki membranowe są używane w produktach konsumenckich, takich jak piloty, klawiatury i kontrolery gier, ze względu na ich niski profil, miękki dotyk i opcje dostosowywania.
Sterowanie przemysłowe: Przełączniki membranowe są stosowane w maszynach przemysłowych, takich jak linie produkcyjne, roboty i panele sterowania, ze względu na ich trwałość, odporność na trudne warunki
