    Z czego wykonane są przełączniki membranowe LED?

    Przełączniki membranowe LED są bardzo popularne na rynku przemysłu elektronicznego. Możesz nie wiedzieć, jakie są przełączniki membranowe LED, ale musiałeś je widzieć na bieżniach, elektronicznych pilotach i sprzęcie medycznym. Być może przełącznik membranowy wygląda bardzo lekko i nie przyciąga wzrok. Ale jego wewnętrzna struktura jest zupełnie inna. Jeśli lepiej zrozumiesz strukturę produktu, będziesz bardziej komfortowy podczas korzystania z tego produktu.


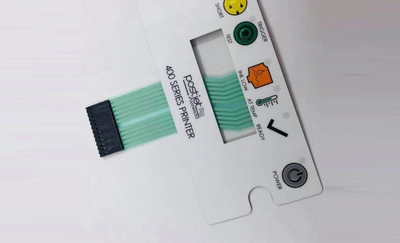

    What Are the LEDs Membrane Switches Made of?


    Każdy poziom przełącznika membranowego LED

    Przełącznik membranowy LED może składać się z 4-8 poziomów.

    Czteropoziomowy przełącznik membranowy LED składa się z następujących zintegrowanych warstw:

    1. Nakładka-Najczęstszym sposobem jest użycie sitodruku do drukowania na arkuszach 0,1-0,5mm. Zazwyczaj można dostosować tekst, logo i wzory.

    2. klej: Główną funkcją jest sklejenie nakładki i dolnej warstwy razem

    3. Obwód: Wydrukowano tuszem przewodzącym w celu ustalenia właściwości elektrycznych wymaganych przez klientów. PCB i FPC mogą być również używane jako obwody, gdy klienci potrzebują mniejszych obwodów lub bardziej złożonych obwodów.

    4. klej: Ostateczny arkusz kleju jest umieszczony z tyłu przełącznika, aby pomóc w montażu końcowego urządzenia.

    Ten typ czterowarstwowej struktury przełącznika membranowego LED nie ma metalowej kopuły. Ten typ struktury ma niższy koszt i jest odpowiedni dla produktów, które uwzględniają skutki kosztowe. Ponieważ przełącznik membranowy LED ma diody LED wewnątrz, wysokość diod LED wynosi około 0,3-0,8mm, więc jeśli panel nie ma przycisków, można wybrać, aby zwiększyć grubość kleju do 0,4-0,9mm, lub można zmniejszyć grubość przełącznika membrany przez wytłaczanie. Jeśli produkt ma funkcję przycisku, okna diody LED muszą być wytłoczone, w przeciwnym razie okno panelu zostanie zerwane.


    What Are the LEDs Membrane Switches Made of?


    6-poziomowyMembrana LEDPrzełącznik składa się z następujących zintegrowanych warstw, które są również najczęstszą strukturą przełącznika membranowego.

    1. Nakładka: Najczęstszym sposobem jest użycie sitodruku do drukowania na arkuszach 0,1-0,5mm. Zazwyczaj można dostosować tekst, logo i wzory. Przez większość czasu produkt potrzebuje przycisków i okien LED do wytłoczenia. Kształt guza zależy od potrzeb klienta.

    2. selektywny klej: Główną funkcją jest sklejenie nakładki i dolnej warstwy razem

    3. warstwa dotykowa: naprawić metalową kopułę, aby uniknąć przemieszczenia metalową kopułę podczas użytkowania. Gdy produkt wymaga ochrony przed elektrycznością statyczną, możemy również użyć PI lub wydrukowanego ESD na tej warstwie, aby zapobiec uszkodzeniu produktu przez elektryczność statyczną.

    4. Przekładka: Oddzielając górną i dolną warstwę obwodu, przekładka jest zwykle formowana ze stabilizowanego termicznie poliestru pomiędzy dwiema warstwami klejów akrylowych.

    5. Obwód: Wydrukowano tuszem przewodzącym w celu ustalenia właściwości elektrycznych wymaganych przez klientów. PCB i FPC mogą być również używane jako obwody, gdy klienci potrzebują mniejszych obwodów lub bardziej złożonych obwodów.

    6. klej do montażu: Ostateczny arkusz kleju jest umieszczony z tyłu przełącznika, aby pomóc w montażu urządzenia końcowego.


    What Are the LEDs Membrane Switches Made of?


    8-poziomowe diody LEDPłyta przełącznika membranowegoJest zasadniczo taki sam jak pierwsze 6 poziomów 6-poziomowego przełącznika membranowego, ale siódmy jest nieco inny. Głównym powodem jest to, że metalowa kopuła i diody LED nie mogą być instalowane w obwodzie w tym samym czasie, lub chcesz zaoszczędzić koszty bez użycia FPC lub PCB jako obwodu.

    7. LED Obwód: Zmontuj diody LED na dole, oszczędzając układ obwodu szrapnela szóstej warstwy.

    8. ostateczny arkusz kleju jest umieszczony z tyłu przełącznika, aby pomóc w montażu urządzenia końcowego.


    What Are the LEDs Membrane Switches Made of?


    Dodatkowe funkcje i elementy przełącznika membranowego LED:

    Ponieważ przełącznik membranowy LED może dodać niektóre funkcje i komponenty, produkt będzie bardziej wyjątkowy, a nawet produkt może być używany szerzej.

    1. backplane: Jest używany jako funkcja wspierająca i jest akcesorium niezależnego przełącznika membranowego. Opcjonalne materiały to FR4 lub metalowy backplane.

    2. Ekranowanie: Aby zapobiec zakłóceniom EMI i częstotliwości radiowej, dodaj warstwę antystatycznego druku, którą można wyprowadzić do uziemienia za pomocą przewodu ołowianego lub dodatkowej szpilki.

    3. OCA: Czasami klienci muszą bezpośrednio przymocować okno do panelu zamiast przymocować do kleju powierzchniowego. W tym czasie konieczne jest użycie taśmy samoprzylepnej OCA, a jednocześnie odkurzanie, aby uniknąć generowania pęcherzyków w łączeniu okna i panelu.

    4. Zwiększ ochronę Mylar w obwodzie: czasami akcesoria elektroniczne są ostre i łatwe do zarysowania atramentu zabezpieczającego obwód produktu, a następnie wybierz Mylar, aby chronić obwód produktu i uczynić produkt bardziej trwałym.

    5. wodoodporna struktura: przez mieszanie struktury obwodu, tworząc wodoodporną strukturę, przełącznik membranowy LED może nawet osiągnąć poziom wodoodporności IP68 tak samo jak zwykłyUszczelniony przełącznik membranowy.

    6. żywica epoksydowa: przenieś klawiaturę z gumy silikonowej do przełącznika membranowego, aby produkt był piękniejszy, a jednocześnie zwiększ dodatkową wartość.


    What Are the LEDs Membrane Switches Made of?


    Wysokiej jakości przełączniki membranowe LED są szeroko stosowane w różnych gałęziach przemysłu. Jak wybrać odpowiedni produkt, musimy zrozumieć strukturę produktu, dlatego Niceone-tech zintegrował te informacje. Mam nadzieję, że te informacje mogą pomóc klientom, którzy muszą kupić przełącznik membranowy LED.
