Kiedy używać obwodów PET i FPC w projekcie przełącznika membranowego

Ze względu na wydajność i przystępną cenę przełączników membranowych, przełączniki membranowe odgrywają obecnie coraz ważniejszą rolę we wszystkich dziedzinach życia. Tak długo, jak zwracasz uwagę na fakt, że przełączniki membranowe są wszędzie. Wielu inżynierów, projektantów lub klientów HMI jest najpierw zaniepokojonych elementami projektu, a mianowicie projektem na nakładce, który obejmuje dopasowanie kolorów, efekty podświetlenia, dotykowe sprzężenie zwrotne i wytłaczane efekty. Niewiele osób zwróci uwagę na materiał taśmy samoprzylepnej za klawiaturą przełącznika membranowego, jasność diod LED i okablowanie. Aby więc klienci mogli lepiej zrozumieć przełącznik membranowy, musimy wprowadzićMembrana klawiatury dotykowejPrzełącznik następujących dwóch struk tur.

Opcje taśmy:

W przypadku produktów sprzedawanych za granicą najczęściej stosowaną taśmą samoprzylepną firmy Niceone-tech jest taśma klejąca 3M, a następnie klej DT wyprodukowany w Chinach.

Wydajność:

Wydajność wodoodporności 3M, właściwości fizyczne i chemiczne będą znacznie lepsze niż taśma DT

Cena:

Taśma DT będzie znacznie tańsza niż taśma 3M w cenie. Jeśli klient nie ma wysokich wymagań dotyczących produktu i potrzebuje tylko ceny, aby była bardziej przystępna i tylko do regularnego użytku, to taśma samoprzylepna DT jest również dobrym wyborem.

Istnieją zasadniczo trzy rodzaje wyboru linii:

Obwód Flex ma najbardziej konwencjonalnySrebrny elastyczny przełącznik membranowyI miedziany przełącznik membranowy flex. Przełącznik membranowy ze srebrnymi plamkami jest drukowany na poliestrze przy użyciu oleju srebrnego, oleju węglowego i powierzchni oleju UV (PET), tworząc kompletną linię. Przełącznik membranowy Copper Flex to wytrawianie PI plus miedzi w celu utworzenia obwodu po złoceniu.Membrana PCBPrzełącznik polega na wytrawiniu folii miedzianej na powierzchni FR4 i utworzeniu warstwy lutowniczej z zielonym olejem lutowniczym, ale należy unikać pozłacanego obszaru. Chociaż nazwy te są nazywane inaczej, wszystkie należą do przełącznika membranowego. Największą różnicą jest różnica w kosztach i wydajności, ale wygląd, warunki montażu i funkcje tych trzech są podobne.

Warstwa 1:

Najwyższym materiałem przełącznika membranowego jest PET lub PC, a czasami tak jestKlawiatura z gumy silikonowejJako nakładka graficzna. Nakładka graficzna (aby zmienić nakładkę graficzną) wymaga pięknego wyglądu, w tym tekstu, logo, obrazu itp. Czasami konieczne jest spełnienie różnych wymagań, takich jak odporność na promienie ultrafioletowe, antybakteryjne i odporność na zarysowania.

Warstwa 2:

Grubość użytej taśmy wynosi 0,125-0,225mm, co łączy w sobie nakładkę Graphic i Dome Spacer. Wybór taśmy samoprzylepnej będzie się różnić w zależności od środowiska i materiału panelu. Nie wpłynie to na wybór obwodu FPC i PET panelu przełączników membranowych.

Warstwa 3:

Może być stosowany jako osłona EMI / ESD / RFI, grubość jest ogólnie wybierana 0, 05-0, 175PET. Jeśli materiał jest zbyt gruby, wpłynie to na dotykowe sprzężenie zwrotne. Czasami PI może być wybrany zgodnie z produktem. Może być również używany jako atrament do drukowania w górnej linii.

Warstwa 4:

Grubość wynosi ogólnie 0, 175-0, 288. Podobne do funkcji drugiej warstwy.

Warstwa 5:

Niceone-tech uważa, że obwód jest jednym z rdzeni panelu membranowego. Głównym powodem jest to, że Niceone-tech będzie montować diody LED, rezystory, zasilacze i układy scalone na linii zgodnie z wymaganiami klienta. Jednak srebrny przełącznik membranowy flex czasami nie może spełnić tych wymagań. W tej chwili przełącznik membranowy Copper Flex może spełnić te wymagania. W tym samym czasie, ponieważ linie drutu są gęste, a obszar produktu jest mały, gdy przełącznik membranowy Silver Flex nie może osiągnąć wydajności elektrycznej produktu, przełącznik membranowy Copper Flex jest dobrym wyborem. Jednak przełącznik membranowy Silver Flex jest bardzo ekonomiczny pod względem kosztów. Gdy przełącznik membranowy Silver Flex może spełnić wymagania produktu, jest to dobry wybór. Ponieważ kompletny produkt jest sprzedawany, cena jest czasami ważnym czynnikiem.

Warstwa 6:

W przypadku ważniejszej warstwy różne papiery samoprzylepne są zwykle wybierane na podstawie tego, czy przełącznik membranowy jest przymocowany do płyty aluminiowej, czy plastikowej. Jednocześnie różne metody dziurkowania z tyłu taśmy samoprzylepnej będą miały różne efekty wodoodporne.

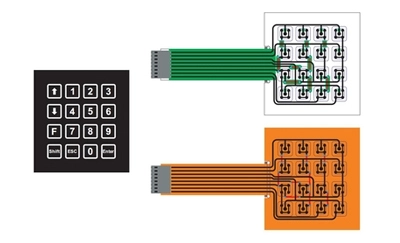

Jaka jest różnica między przełącznikami membranowymi PET i FPC?

Niektórzy klienci muszą tymczasowo tworzyć mniej wymagające produkty z przełącznikiem membranowym, przełącznik membranowy PET jest przystępny cenowo.

• Wymagania elektryczne klienta można spełnić za pomocą srebrnego przełącznika membranowego. Następnie bardzo poleci klientowi wybór, ponieważ dobry produkt jest odpowiednim produktem dla klienta, nie jest drogi, musi być odpowiedni dla klienta. Ponieważ istnieje tak wiele zalet srebrnego przełącznika membranowego, dlaczego czasami wybrać droższy przełącznik membranowy FPC do montażu produktów?

• Gdy produkt wymaga montażu dużej liczby komponentów. Ponieważ linie PET nie mogą być montowane, a wydajność jest niestabilna, należy wybrać FPC, aby spełnić ten wymóg.




• Produkt wymaga niższej odporności i wyższej przewodności. Linia PET jest na ogół mniejsza niż 150 omów, ale produkty medyczne lub niektóre wysokiej klasy są bardzo surowe pod względem odporności i przewodności, więc wybiera się FPC. Rezystancja FPC jest na ogół mniejsza niż 50 omów.




• Używaj w ekstremalnych środowiskach. FPC może wytrzymać ekstremalne środowiska i użytkowania




• Skłonny do środowiska migracji srebra. Migracja srebra pojawi się od czasu do czasu w przełączniku membranowym Silver flex.




• Produkt często wibruje. Wibracje o wysokiej częstotliwości mogą powodować upadek diod LED lub komponentów i powodować awarię produktu. Chociaż metoda spawania PET polega na użyciu kleju do mocowania elementów na linii, jest ona nadal słabsza niż wytrzymałość spawania FPC.




• Obszar produktu jest mały i cienki, ale istnieje wiele funkcji i obwodów do zrealizowania. Czasami nawet jeśli mostkowanie linii srebrnego oleju, druk przelotowy nadal nie jest w stanie osiągnąć funkcji linii, potrzebujemy podwójnego panelu lub wielu paneli FPC.

FPC jest rzeczywiście znacznie droższy niż PET, ale głównym powodem jest to, że zużywa dużo miedzi i trochę złota. Ponieważ cena miedzi i cena złota będą nadal rosły w przyszłości, FPC może stać się droższa niż PET. W zależności od produktu tempo wzrostu kosztów jest również różne. Ale można potwierdzić, że stabilność i niezawodność FPC są godne jego ceny. Ponieważ gęste linie mogą być skoncentrowane na małym obwodzie miedzianym. Jednocześnie, dzięki podwójnemu panelowi i wielopanelowi, możemy zainstalować więcej akcesoriów na mniejszym obszarze, a obszar produktu i objętość są mniejsze. Jest to niezrównana zaleta linii PET. W tym samym czasie, w porównaniu z PET, ze względu na brak mostkowania, drukowania przez otwory, odporność takich produktów będzie mniejsza. A ogon ZIF linii FPC może znajdować się w odległości 0,05mm od siebie.
