Wprowadzenie przełącznika membranowego

Przełącznik membranowyTo system sterowania, który integruje kluczowe funkcje, komponenty wskaźników i tablice przyrządów. Jest piękny i lekki, o doskonałej przewodności elektrycznej. Ma właściwości wodoodporne, pyłoszczelne, antystatyczne zakłócenia itp. Jest szeroko stosowany w komunikacji elektronicznej, sprzęcie medycznym, kontroli przemysłowej, oprzyrządowaniu, przemyśle motoryzacyjnym, inteligentnym domu i innych dziedzinach. Poniżej znajduje się krótkie wprowadzenie do procesu produkcji przełącznika membranowego.

1. Projektowanie inżynieryjne

Kilka wspólnych struktur przełączników membranowych

Struktura przełącznika membranowego jest podzielona na pięć warstw strukturalnych: warstwa panelu, warstwa kleju powierzchniowego, obwód górny, warstwa międzywarstwowa (warstwa izolacyjna), obwód dolny i klej. Warstwa panelu jest zwykle wykonana z przezroczystego bezbarwnego arkusza PET lub PC o wysokiej wytrzymałości o grubości mniejszej niż 0,25mm, z nadrukiem z wzorami i tekstem, A jego główną funkcją jest odgrywanie roli logo i kluczy; klej powierzchniowy na ogół wykorzystuje mocny dwustronny klej o grubości 0,05-0,15mm, aby ściśle połączyć panel z górnym obwodem; obwody górne i dolne mają grubość 0,125mm (w niektórych przypadkach grubość 0,075 i 0,1mm). Doskonała folia poliestrowa (PET), drukowana sitodrukiem przewodząca pasta srebrna i przewodząca pasta węglowa, suszenie i starzenie sprawiają, że ma właściwości przewodzące, rozstaw połączeń na wylocie obwodu jest mniejszy niż 1mm, gniazdo połączenia ze złotym palcem jest łatwe do przebicia srebrnej pasty, Powodując defekty Zaleca się, aby cały obwód wykorzystywał FPC o dużej odporności na zużycie, aby wyeliminować złe; międzywarstwa ma odgrywać rolę izolacji i łączenia między górnym obwodem a dolnym obwodem. Zasadniczo stosuje się dwustronną taśmę o grubości podłoża PET 0,1-0,25mm; Dolna warstwa kleju powinna najpierw rozważyć, z jakiego rodzaju materiału jest wklejana, i wybierz mocny dwustronny klej, który można ściśle przylegać do powierzchni wklejania. Przełącznik membranowy to całość, wszystkie materiały powinny uwzględniać ogólne uszczelnienie, wodoodporność, izolację i odporność na starzenie, zewnętrzny przełącznik membranowy, ale także wziąć pod uwagę wiatr i deszcz, różnica temperatur między zimą a latem oraz silne promieniowanie ultrafioletowe słońca.

Personel inżynieryjny Niceone-tech powinien wziąć pod uwagę ogólny projekt przełącznika membranowego, biorąc pod uwagę cechy naukowe i technologiczne, tak aby wytwarzane produkty były stabilne, niezawodne, ekonomiczne i praktyczne.

2. Drukowanie

Większość drukowania przełączników membranowych odbywa się za pomocą sitodruku. Wczesnym etapem sitodruku jest drukowanie. Przed drukowaniem użyj próbek kontrolnych folii, aby określić, czy folia przełącznika membranowego jest prawidłowa i czy jest uszkodzona. Sprawdź, czy ekran jest wyczyszczony i czy jest brud lub połamane dziury. Zasadniczo obwód wykorzystuje 100T. Szablony i panele są odsłonięte za pomocą szablonów 120T (szczególnie te cienkie będą używać szablonów 140T lub 160T). Następnie porównaj próbkę, aby określić, czy film jest pieczony na słońcu lub back-baked.The przygotowanie atramentu jest ważną pracą w procesie sitodruku, co jest bezpośrednio związane z jakością wyglądu przełącznika membranowego. Mistrzowie kolorystów muszą opanować wiedzę o kolorze i proces dostosowywania atramentu, aby dopasowany atrament był jasny, jasny i dokładny. Teoretycznie każdy kolor można mieszać z różnymi proporcjami trzech podstawowych kolorów (magenta, żółty i cyjan). Po zmieszaniu i wymieszaniu równych ilości trzech podstawowych kolorów mogą stać się czarne (w przybliżeniu). Trzy podstawowe kolory atramentu są mieszane w równych ilościach i dodawane są białe atramenty o różnych proporcjach, aby utworzyć różne szare atramenty o różnych odcieniach. Trzy podstawowe kolorowe atramenty są mieszane w różnych proporcjach i mogą być dostosowane do różnych pośrednich lub wielu kolorów o różnym odcieniu, a odcień jest tendencyjny do pierwotnego odcienia z większą proporcją. Dwa podstawowe kolory atramentów można zmieszać ze standardowymi kolorami pośrednimi po równym wymieszaniu. Po zmieszaniu dwóch podstawowych kolorów atramentów w różnych proporcjach można je mieszać w różne kolory. Ponadto w dowolnym kolorowym tuszu odcień wydaje się jaśniejszy po dodaniu białego atramentu. I odwrotnie, po dodaniu czarnego atramentu jego odcień staje się ciemniejszy.

Sitodruk jest podzielony na drukowanie ręczne (drukowanie próbek), półautomatyczne drukowanie maszynowe (mała partia), automatyczne drukowanie maszynowe. Przed zainstalowaniem ekranu najpierw sprawdź próbkę, aby sprawdzić, czy ekran jest prawidłowy, czy film na ekranie jest damaGed i czy jest odwrócony (szczególna uwaga na obwód). Podczas procesu drukowania konieczne jest wielokrotne sprawdzanie, czy pozycja rejestracji koloru drukowanego produktu jest spójna i dokładna oraz czy istnieją płytki pasty, suche siatki i cząsteczki kurzu. Każde łącze musi być wielokrotnie sprawdzane, czy produkt jest doskonały i bezbłędny, aby rozwinąć dobry nawyk samokontroli i zwracać uwagę na utrzymanie warsztatu i stanowiska pracy w czystości i porządku, i wybierz harmonijne i wydajne środowisko pracy.

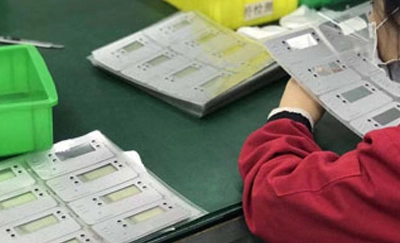

3. Montaż

Zespół jest podzielony na dziurkowanie, bulgotanie, zwalnianie odłamków, dopasowywanie, formowanie i wyciskanie końcowe. Dziurkowanie jest kluczowym punktem dla dokładności bulgotania. Niedokładne położenie otworu spowoduje, że klucz bąbelkowy nie będzie wyśrodkowany, a jednocześnie będzie krzywy podczas formowania, co spowoduje wadliwe produkty. Pozycja próbkowania otworu jest dobrze ustawiona. Zależy to od tego, czy wolne stanowisko jest wyśrodkowane (przesunięcie położenia otworu nie może być większe niż 0,05mm). Jakość bulgotania jest ściśle związana z dokładnością jakości formy. Jeśli łuk klucza formy jest zbyt stożkowy, panel nie wyskoczy po bulgotaniu. Jeśli łuk klucza formy jest zbyt duży, panel będzie źle się czuł po bulgotaniu. Wysokość (0,3 ~ 0,5mm) jest równa, a siła (siła 160 ~ 390g) jest zrównoważona. Przełączniki membranowe na ogół wykorzystują niklowane szrapnele (guozi), gdy istnieją wyższe wymagania dotyczące stabilności rezystancji i czułości klucza, pozłacane szrapnele (w szczególnych przypadkach stosowane są również pozłacane terminale). Przed załadowaniem szrapnela (kawałka guozi) ułóż szrapnel. Użyj pincety, aby podnieść szrapnel i umieścić przycisk na obwodzie. Upewnij się, że pozycja jest wyśrodkowana. Do każdego odłamka użyj pincety, aby upewnić się, że nie ma podwójnych odłamków. W przypadku podwójnych odłamków odczucie przełącznika membranowego znacznie wzrośnie, a nawet nie będzie czuć.

Laminowanie jest skoncentrowanym przykładem wykonania zespołu przełącznika membranowego, który polega na wklejeniu każdej warstwy strukturalnej przełącznika membranowego w całość. Najpierw przyklej międzywarstwę do dolnego obwodu, a następnie przyklej górny obwód do dolnego obwodu (elastyczny jest osadzony w kluczu międzywarstwy, a następnie przymocowana jest elastyczna warstwa mocująca). Klej jest przymocowany do tylnej części obwodu; jeśli ślad LED jest pojedynczą warstwą strukturalną, część LED przepuszczająca światło musi być najpierw przebita, następnie przymocowana jest warstwa śladowa LED, a klej jest przymocowany do tyłu; w końcu panel (panel ma (W przypadku przezroczystych okien i otworów na lampy należy opróżnić warstwę kleju w oknach i otworach lampy). Na każdym etapie wklejania należy uważać, aby nie było pęcherzyków i gruzu, a koloid nie może być pomarszczony (szczegóły w artykule „ Montaż przełącznika membranowego ”). Formowanie stemplowania ma surowe wymagania dotyczące wielkości, niewielka liczba produktów może używać formy noża, Proces produkcji jest nieregularnie sprawdzany za pomocą zacisku, aby sprawdzić, czy rozmiar jest dokładny, czy forma jest zdeformowana, najlepiej jest mieć pastę testową powłoki, a forma powinna zostać natychmiast zatrzymana. Ponów nowy model. Duża liczba produktów wykorzystuje formy stalowe, które mają małe odkształcenia i bardziej precyzyjne wymiary. W zależności od konkretnej sytuacji i wymagań klienta dopuszczalne tolerancje rysunków bez tolerancji są na ogół następujące:

Ogólny rozmiar (mm) Dopuszczalna tolerancja (mm)

18 lub mniej ± 0,1

18-50 ± 0,15

51-125 ± 0,2

126-250 ± 0,3

251 lub więcej ± 0,4

Wymiary zadziorów i zginania matrycy przełącznika membranowego po tłoczeniu nie powinny być większe niż 0,2mm, a położenie powinno być skierowane w stronę bez przewodów. Odległość PIN ze złotym palcem wynosi 2,54mm. Zasadniczo zaciski przełącznika membranowego są wyposażone w czarne powłoki (istnieje bardzo niewiele wymagań dotyczących odległości PIN 1,27mm, aby uderzyć w terminal). Terminale są podzielone na terminale męskie i żeńskie. Odległość PIN wynosi 1,27mm, 1,0mm, 0,5mm, na ogół nie uderza w terminal, wklej wzmocnienie z tyłu złotego palca, pozycja wzmocnienia jest na ogół równo z pastą węglową ze złotym palcem z tyłu złotego palca, zgodnie z określoną pozycją w szczególnych przypadkach.

4. Wykrywanie

Wygląd panelu przełącznika membranowego nie może mieć oczywistych wad, takich jak brakujące pociągnięcia i różne grubości; w bloku koloru tła występują plamy, lekkie plamy, odbarwianie, plamy i zadrapania; przezroczyste okno nie jest wyraźne (druk F150 i F200PET) Szczególna uwaga na płyn okienny UV), przelewKlej, resztkowy klej itp. Brak zjawiska przesunięcia (przesunięcie offsetu druku ≤ 0,15mm; przesunięcie kombinacji górnego i dolnego klawisza ≤ 0,3mm; przesunięcie obwodu i klucza, przesunięcie panelu i kombinacji klawiszy Pozycja ≤ 0,3mm; pusty obszar wokół tylnej części panelu i kombinacji obwodów jest przesunięty ≤ 0,2mm; Pęcherzyk przy kluczu panelu i przesunięcie podłoża ≤ 0,5mm). Test funkcjonalny wymaga 100% pełnej kontroli przełącznika membranowego i nie może być obwodu otwartego, zwarcia, słabej izolacji itp.; Diody LED ze światłami LED nie mogą mieć wycieku LED, a diody LED z oporem szybko umrą. Wartość rezystancji pętli membranowej każdego przycisku przełącznika membranowego nie powinna być większa niż 80Ω. Dla długości pętli większych niż 400mm i ze specjalnymi wymaganiami dotyczącymi oporności pętli jest ona dodatkowo określona na rysunku. W środowisku o normalnej temperaturze i wilgotności rezystancja izolacji między liniami przewodów jest większa niż 5000KΩ (500VDC przez 1 minutę). Po teście wysokiej temperatury i stałej wilgotności oraz teście mgły solnej nie powinno być mniej niż 2000 KΩ. Test żywotności wymaga naciśnięcia jednego przycisku pod 2N, a liczba przewodzenia styków powinna być większa niż 1 milion razy (specjalne wymagania można badać do 2 milionów razy). Jednak sprawdź, czy powierzchnia przycisku jest zdeformowana lub uszkodzona, rozerwij warstwę strukturalną, aby sprawdzić, czy wewnętrzna warstwa strukturalna pomieszczenia prasy jest uszkodzona, czy pozycja klucza jest zużyta, a test życia jest tylko testem w czasie względnym, Bez uwzględnienia faktycznego czasu użytkowania i użytkowania Zmiany w środowisku.

Test wysokiej i niskiej temperatury, przyklej przełącznik membrany do powłoki, włóż go do piekarnika tydzień później, dostosuj temperaturę do 60 ℃ stałej temperatury (± 2 ℃), po 72 godzinach wysokiej temperatury wyjmij go z piekarnika do ostygnięcia, Przetestuj wydajność elektryczną Niezależnie od tego, czy jest ona zgodna z przepisami, czy nastąpiła zmiana wymiarów zewnętrznych, czy jest pękanie i pukanie. Podobnie umieścić go w zamrażarce i wytrzymać stałą temperaturę-20 ℃ (± 2 ℃). Po 120 godzinach niskiej temperatury wyjmij go z zamrażarki i przywróć do normalnej temperatury. Zetrzyj kropelki wody z powierzchni, aby sprawdzić, czy parametry elektryczne są zgodne z przepisami i czy wymiary to Zmiana, czy klej pęka i stuka. W przypadku produktów wymagających odporności na działanie soli kwasowych i alkalicznych, należy umieścić przełącznik membranowy w roztworze zawierającym 5% soli kwasowej i alkalicznej, a następnie wyjąć test wysokiej i niskiej temperatury, aby ostatecznie sprawdzić, czy wydajność elektryczna i wygląd spełniają przepisy.

5. Pakowanie do magazynu

Kluczowym punktem pakowania w magazynie jest unikanie dużego nacisku. Aby zapobiec nakładaniu się i układaniu się wielu produktów na płasko, wszystkie muszą zostać wzniesione i rozładowane. Pudełko można uznać za załadowane do małego pudełka w małym pudełku, aby zapobiec włożeniu klucza przez długi czas. Wylot przełącznika membranowego powinien być dobrze chroniony, aby uniknąć możliwości zginania wylotu przełącznika membranowego w każdych okolicznościach. Jednocześnie magazyn powinien być chroniony przed wilgocią i kurzem, a w otaczającym powietrzu nie ma kwasów, zasad ani innych żrących gazów.

6. Kluczowe parametry

Napięcie robocze: ≤ 50VDC

⒉ Prąd roboczy: ≤ 100mA

⒊ Rezystancja kontaktowa: 0,5 ~ 10Ω

⒋Rezystancja izolacji: ≥ 100MΩ (100VDC)

⒌ Materiał podstawowy wytrzymuje napięcie: 2kVDC

Czas odbicia: ≤ 6ms

Rezystancja pętli: ≤ 80Ω (długość linii pętli pojedynczego przycisku w granicach 40cm)

⒏Atrament izolacyjny wytrzymuje napięcie: 100VDC

9. niezawodność i żywotność:> 1 milion razy

10. Siła przycisku: siła 160 ~ 450g

11. Temperatura pracy: -30 ℃ ~ + 50 ℃

12. Temperatura przechowywania: -20 ℃ ~ + 45 ℃ Wilgotność 95% ± 5%
