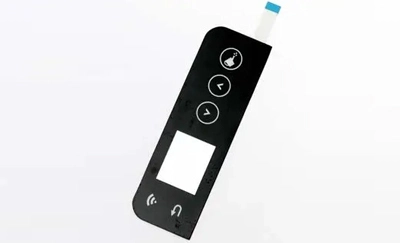

Kroki i metody kontroli przełącznika cienkowarstwowego

Table of Content [Hide]

Etapy inspekcji przełącznika membranowego

Oczyść powierzchnię, która musi być wyposażona w przełącznik membranowy (powierzchnia powinna być płaska, wolna od rdzy, bezolejowa i bezpyłowa);
Porównaj wymiary (miejsceNiestandardowy przełącznik membranowyW pozycji dopasowania i sprawdzić, czy wymiary są prawidłowe);
Oderwij około 10mm wkładki uwalniającej od spodu przełącznika membranowego;
Następnie ustaw przełącznik membranowy w odpowiedniej pozycji, stopniowo odrywaj pozostałą wkładkę zwalniającą (w granicach kąta 15 stopni) i przyklej ją do odpowiedniej pozycji;
JeśliPrzełącznik membranowyNie jest wyrównany z wkładką zwalniającą podczas procesu przyklejania, należy go najpierw odłożyć na bok. Powinien być umieszczony do góry, aby uniknąć przyklejania się do innych przedmiotów, które mogą wpływać na przyklejanie;
Środki ostrożności: Przyklejanie nie powinno się powtarzać, należy je zakończyć za jednym razem. Kąt obierania nie powinien przekraczać 15 stopni. Podczas testowania dotyku należy go położyć płasko na stole przed naciśnięciem i nie należy go naciskać podczas trzymania w powietrzu, ponieważ oba będą miały wpływ na żywotność przełącznika membranowego.

Kontrola przyczepności tuszu: Po przymocowaniu tuszu za pomocą przezroczystej taśmy, naciśnij go ręcznie, aby zapewnić brak pęcherzyków przez 10 sekund, a następnie usuń go szybko bez odrywania atramentu. Po wyschnięciu tuszu izolacyjnego przymocuj do siebie powierzchnie atramentu i naciskaj z dużym ciśnieniem przez 24 godziny, upewniając się, że powierzchnie izolacyjne nie sklejają się ze sobą. Przymocuj taśmą wrażliwą na nacisk, naciśnij ręką, aby zapewnić brak pęcherzyków przez 1 minutę i usuń ją bez odpadania atramentu.

Test wytrzymałości na odrywanie: Wytrzymałość kleju na obieranie powinna wynosić nie mniej niż 8N/25mm.

Test bąbelkowy: Utrzymuj jednolitą wysokość i zrównoważoną siłę. Typ planarny: siła 57-284g, typ dotykowy: siła 170-397g.

Test wytrzymałości na złożenie: po tym, jak obwód pasty srebrnej i tuszu węglowego został poddany obróbce suszącej, najpierw zmierz rezystancję obwodu, następnie złóż obwód o 180 stopni i zastosuj nacisk palca 2kg/2 sekundy, a następnie pozwól mu wrócić do stanu płaskiego. Powtórz ten proces 5 razy i ponownie zmierz opór. Wzrost rezystancji po 5 fałdach nie powinien przekraczać 300Ω pierwotnej rezystancji.

Test twardości: Użyj stalówki pióra do rysowania klasy H, aby przyłożyć 1kg siły pod kątem 45 stopni do obwodu. Nie powinno być odrywania przewodzącego atramentu ani przezroczystości.

Test życia: Przyciski niedotykowe powinny mieć przewodność dotykową ponad 1 milion razy. Przyciski dotykowe powinny mieć przewodność dotykową ponad 500 000 razy.

Badanie rezystancji obwodu: Wartość rezystancji nie powinna przekraczać 100Ω. W przypadku obwodów o długości całkowitej większej niż 150cm i specjalnych wymagań dotyczących rezystancji obwodu należy przestrzegać dodatkowych zasad zgodnie z rysunkiem. Nie powinno być odłączenia ani zwarcia.

Test rezystancji izolacji: W normalnym środowisku temperatury i wilgotności rezystancja izolacji obwodów przewodów powinna być większa niż 500MΩ (500VDC przez 1 minutę). Po testach wysokiej temperatury i stałej wilgotności oraz testach mgły solnej rezystancja izolacji nie powinna być niższa niż 20MΩ.

Test wysokotemperaturowy: Po poddaniu go wysokiej temperaturze 55 ± 2 ℃ przez 72 godziny, jakość wyglądu powinna być zgodna ze specyfikacjami rysunku. Po 2 godzinach odzyskiwania w normalnych warunkach atmosferycznych rezystancja izolacji powinna być zgodna ze specyfikacjami.

Test niskotemperaturowy: Po poddaniu go niskiej temperaturze-10 ± 3 ℃ przez 16 godzin, a następnie odzyskiwanie przez 2 godziny w normalnych warunkach atmosferycznych po wycieraniu kropelek wody na powierzchni, wartość oporu powinna być zgodna ze specyfikacjami.

Test w mgle solnej: Po podaniu 5% roztworu soli chlorku sodu, w przestrzeni testowej o temperaturze 35 ± 2 ℃ i czasie trwania 72 godzin (ze złączem uszczelnionym), po 2 godzinach odzysku w normalnych warunkach atmosferycznych rezystancja izolacji powinna być zgodna zSpecyfikacje.

Stała wilgotność i test cieplny: Po poddaniu stabilnej wilgotności i testu cieplnego 40 ± 2 ℃ i wilgotności względnej 93 ( 2/-3) przez 96 godzin, a następnie odzyskiwanie przez 2 godziny w normalnych warunkach atmosferycznych, rezystancja izolacji, rezystancja obwodu i siła dotyku przycisku powinny być zgodne ze specyfikacjami.
