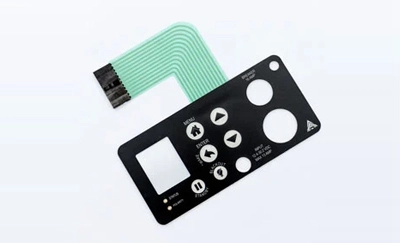

Wydajność klawiatury membranowej FPC jest bezpośrednio związana z normalnym użytkowaniem klawiatury membranowej

Gdy klawiatura membranowa jest przekształcana w „ przełącznik ”, przewody łączące klawiszy funkcyjnych są ze sobą wstępnie połączone. W przeciwieństwie do dyskretnych elementów przełącznika, szpilki każdego przełącznika muszą być połączone przewodami lutowniczymi. Dlatego obwód przełącznika membranowego może uniknąć błędów spawania, zaoszczędzić czas spawania oraz ułatwić montaż i połączenie. Jest to również wygoda i niezawodność przełącznika membranowego. Ponieważ połączenie klawiatury membranowej jest wstępnie wykonane, projekt obwodu przełącznika membranowego należy przedłożyć producentowi jako dokument procesowy.

Odkrywanie dwóch kluczowych metod projektowania obwodów dla przełączników membranowych FPC

Jedną z nich jest zwykła metoda drutowa, w której wszystkie przełączniki membranowe są połączone z pojedynczym drutem, a drugi koniec drutu jest oddzielony. Zaletą jest to, że każdy kontakt może bezpośrednio kontrolować określoną funkcję. W takim przypadku uzyskany sygnał nie wymaga dodatkowego dekodowania w obwodzie zaplecza. Ten typ połączenia ma zwykle tylko kilka dostępnych klawiszy funkcjonalnych. Gdy liczba kontaktów jest duża, liczba przewodów jest odpowiednio duża, a całkowita liczba linii wyjściowych jest większa niż liczba przełączników, co nie sprzyja ogólnemu połączeniuFpc przełącznik membranowy. Drugą jest metoda wyrównywania macierzy x-y, która składa się z wierszy i kolumn macierzy. Jeden koniec styku jest rysowany przez linie w tym samym kierunku (kierunek x), niezależnie od liczby kontaktów, a drugi koniec styku przełącznika membranowego jest rysowany przez wspólne linie w tym samym kierunku (kierunek y). W ten sposób macierz macierzy może tworzyć dowolną kombinację kontaktową x-y. Dekodowanie jest zwykle ustawiane w obwodzie zaplecza przed sterowaniem każdą określoną funkcją, ale nie jest to trudne w obwodzie logicznym.

Przy użyciu metody macierzy x-y linie wyjściowe są mniejsze. W niektórych obwodach całej maszyny lub ze względu na warunki pracy (prąd roboczy i napięcie robocze) niektórych elementów lub w celu zapobieżenia zakłócaniu elementów przez obwód przełącznika, niektóre klawisze przełącznika mogą być specjalnie traktowane. Przy projektowaniu obwodu przełącznika membranowego FPC można zastosować tryb mieszany zwykłej magistrali i pojedynczego ołowiu. (Możesz skontaktować się zProducent klawiatury membranowej)

Niezbędny przewodnik po projektowaniu obwodów przełączników membranowych FPC dla wydajnej produkcji

Macierz projektowa powinna być zgodna z rzeczywistymi kluczowymi pozycjami, łatwa do przetestowania i uniknięcia błędów. Podczas rysowania schematu obwodu funkcja każdego klucza powinna być bezpośrednio zaznaczona w macierzy, tak aby odpowiadała rzeczywistej pozycji klucza i była ułożona w kolejności od lewej do prawej. Na pierwszy rzut oka nie trzeba wymieniać relacji obwodów. Jako część systemu sterowania obejmuje nie tylko przełączniki i ich okablowanie, ale także grupę przewodów wyprodukowanych w tym samym czasie i podłączonych do obwodu zaplecza. Pozycje wyjściowe dwóch przewodów powinny być takie same jak pozycja wyjściowa pętli tylnej, a racjonalność i wygoda połączenia powinny być brane pod uwagę. Jednocześnie metalowe druty powinny być połączone z podłożem, aby zminimalizować zginanie i uczynić metalowe druty najkrótszą i najbardziej ekonomiczną drogą.

Aby utrzymać dobre połączenie z elementami obwodu, odległość między drutem a przewodem jest zwykle wyrażona w calach. Liczba przewodów zależy od liczby kluczy lub potrzeby prowadzenia, ale powinna być ograniczona specyfikacją złącza. Czasami, aby zmierzyć i odkryć połączenie między każdym pinem, powinna istnieć linia między pinami rzędów i kolumn, oraz linia między wspólną magistralą a każdym pinem, aby je rozróżnić. Gdy liczba linii wyjściowych nie pasuje, „ pozorne pozycje linii ”powinny być używane do dopasowania wybranych pozycji linii i powinny być zgodne z liniami wyjściowymi połączonej pętli tylnej, aby zapobiec odłączeniu linii od połączenia i tylnej pętla. Długość przewodów przełącznika membranowego FPC i obwodu jest wykonana na tym samym podłożu filmowym i mają one elastyczność, aby sprostać potrzebom zginania, więc ich długość powinna być nieco dłuższa niż rzeczywista (prosta) długość. Jeśli jednak jest zbyt długi i ciężki, zwiększy również trudność i koszty produkcji, a jeśli jest zbyt krótki, będzie niewygodny do wstawiania.
