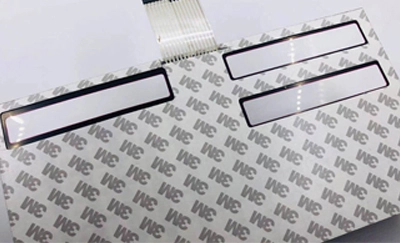

Struktura niedotykowego przełącznika membranowego

Przełączniki membranowe są strukturalnie podzielone na dwie kategorie: dotykowe i niedotykowe. Typ niedotykowy ma zwykle dwa typy struktur niedotykowych: typ niedotykowy typu płaskiego i wypukłą ramkę klawiszy (w niektórych przypadkach wypukły martwy punkt). Ten artykuł skupia się na niedotykowych przełącznikach membranowych.

1. Bubble dotykowy przełącznik membranowy

Istnieją dwa popularne typy bulgoczącego typu dotykowego: górny obwód i panel bulgoczą, a panel bulgocze. W przypadku niektórych ultracienkich struktur górny obwód jest usuwany, a styki górnego obwodu są bezpośrednio drukowane na panelu. Pęcherze przełącznika membranowego powstają przez podgrzanie formy ciśnieniem hydraulicznym, dzięki czemu korpus klucza jest lekko wybrzuszony, nieco wyżej niż panel, tworząc trójwymiarowy klucz przełącznika membranowego. Materiał jest wykonany z PET o doskonałej wytrzymałości i skurczu termicznym. Pęcherzyki tworzą sprężystość, więc wrażliwy na dotyk przełącznik membranowy bąbelkowej bańki ma bardzo dobre wyczucie i czułe działanie elektryczne, ale uważaj, aby nie używać go przez długi czas w środowisku o wysokiej temperaturze, ponieważ wysoka temperatura osłabi dotyk klawiszy.

Przełączniki membranowe typu bąbelkowego zwykle wykorzystują bulgotanie zarówno w górnym obwodzie, jak i na panelu. Gdy górny obwód nie bulgocze, należy wziąć pod uwagę położenie rowka wentylacyjnego i wykonać małe otwory w górnym obwodzie na otwory powietrzne i, jeśli to konieczne, w dolnym obwodzie. Rozsądne punkty izolacji są dodawane do styków, aby uniknąć ukrytego niebezpieczeństwa zwarcia i połączenia; jeśli kontakty są bezpośrednio drukowane na panelu, należy wziąć pod uwagę deformację panelu po starzeniu panelu w wysokiej temperaturze. Jeśli czas pieczenia jest zbyt długi, deformacja będzie duża., Spowoduje to duże problemy z montażem i wklejaniem przełącznika membranowego. Jeśli czas pieczenia w wysokiej temperaturze jest zbyt krótki, czas starzenia się styków na panelu nie wystarczy, kontakty będą łatwo zużyte, a żywotność produktu zostanie skrócona.

2. dotykowy przełącznik membranowy Shrapnel (kopuła)

Dotykowy przełącznik membranowy szrapnel (kopuła) oznacza, że szrapnel jest zamocowany w dolnym obwodzie, tworząc biegun jako obwód górny. Po naciśnięciu odłamka jest on połączony z drugim biegunem dolnego obwodu, tworząc pętlę. Klawisze dotykowego przełącznika membranowego można zaprojektować tak, aby były zróżnicowane, dzięki czemu produkt jest bardziej stabilny i niezawodny, a jednocześnie poprawiając efekt dekoracyjny produktu, aby osiągnąć doskonały wygląd. Panel może być zaprojektowany jako płaszczyzna, wypukła sferyczna, wypukła, a kształt może mieć nieregularny kształt, taki jak okrąg, kwadrat, trójkąt itp. Gdy przycisk jest zaprojektowany jako płaszczyzna lub wypukła ramka przycisku i martwy punkt, powierzchniowa warstwa kleju powinna być pogrubiona. Jest wystarczająco dużo miejsca, aby szrapnel mógł swobodnie podróżować. Jeśli wyczucie dłoni nie jest dobre, z tyłu klawiszy panelu należy dodać małą uszczelkę; projekt warstwy mocującej odłamki można podzielić na otwory dziurkowane w odpowiednich kluczowych pozycjach (średnica otworu powinna być mniejsza niż szrapnel). ) lub bulgotanie, Konstrukcja dziurkowania będzie bardziej wyrazista, a wytrzymałość równa, a bulgocząca konstrukcja zapewni lepsze ogólne uszczelnienie.

Druga struktura typu dotykowego szrapnela oznacza, że szrapnel jest bezpośrednio dodawany do kluczowej pozycji górnego obwodu, aby poprawić odczucie. Gdy liczba kluczy jest szczególnie duża, ogólny kształt jest mały i nie ma miejsca na okablowanie, jest on zaprojektowany jako górna i dolna struktura obwodu, ale to Czułość tej struktury jest nieco słabsza, siła nacisku powinna być nieco większa, A czas na uwolnienie palca powinien być nieco dłuższy.
