Jakie są zalety i zastosowania czterowarstwowego i sześciowarstwowego niedotykowego przełącznika membranowego?

Wprowadzenie

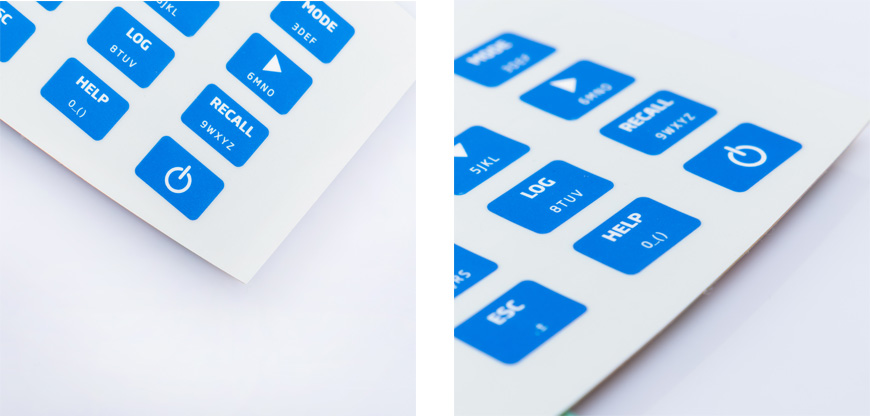

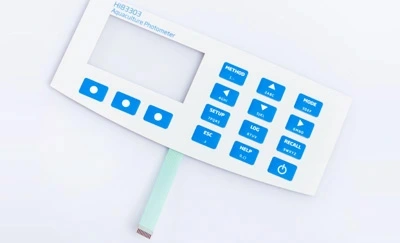

Niedotykowe przełączniki membranowe są kamieniem węgielnym nowoczesnej elektroniki, oferując zarówno funkcjonalność, jak i elegancki wygląd. Przełączniki te występują głównie w dwóch konfiguracjach: strukturach czterowarstwowych i sześciowarstwowych, z których każda ma unikalne cechy. W tym artykule omówimy te różnice, rzucając światło na ich specyficzne zastosowania i zalety.

Struktura czterowarstwowa

Opis i składniki

Czterowarstwowy, niedotykowy przełącznik membranowy zazwyczaj składa się z nakładki graficznej, przekładki, obwodu drukowanego i tylnej warstwy kleju. Struktura ta wyróżnia się nadrukiem przewodzących srebrnych punktów z tyłu panelu, z obwodami umieszczonymi w trzeciej warstwie.

Kluczowe różnicowniki

1. Przewodząca ścieżka: W standardowej czterowarstwowej strukturze dotknięcie nakładki prowadzi do zakończenia obwodu, projektu szeroko stosowanego ze względu na swoją prostotę.

2. Uwagi dotyczące drukowania: Szczególną uwagę zwraca się na proces drukowania, w tym dodanie kropek UV, aby zapobiec niezamierzonym zakończeniu obwodu.

3. Spacer Grubość: Grubość warstwy podkładki klejącej utrzymuje się w zakresie od 0,05 do 0,1mm.

4. Opcja obwodu pojemnościowego: opłacalny wariant wykorzystuje obwody pojemnościowe. Chociaż obniża to koszty produkcji, wymaga większej precyzji w projektowaniu układów scalonych.

Sześciowarstwowa struktura

Opis i składniki

Natomiast sześciowarstwowa struktura dodaje jeszcze dwie warstwy: sztywny nośnik i warstwę dotykową. Tutaj przewodzące srebrne punkty są drukowane na obwodzie PET trzeciej warstwy, przy czym piąta warstwa zawiera standardowe obwody.

Kluczowe różnicowniki

1. Stabilność obwodu: Pozycjonowanie srebrnych punktów i dodatkowych warstw w sześciowarstwowej strukturze zwiększa stabilność obwodu.

2. Implikacja kosztów: choć bardziej stabilny, ten projekt wiąże się z wyższymi kosztami produkcji.

3. Opcja obwodu pojemnościowego: Podobnie jak w przypadku struktury czterowarstwowej, dostępna jest opcja obwodów pojemnościowych, równoważąca wydajność z kosztami.

Analiza porównawcza

Czterowarstwowe vs sześciowarstwowe

Podstawowa różnica polega na złożoności strukturalnej i stabilności obwodu. Czterowarstwowa struktura, powszechnie stosowana ze względu na efektywność kosztową, doskonale nadaje się do zastosowań, w których budżet i prostota są kluczowe. Z drugiej strony sześciowarstwowa struktura, dzięki zwiększonej stabilności i trwałości, jest przeznaczona dla bardziej wymagających środowisk.

Wybór odpowiedniej struktury

Uwagi dotyczące wyboru

Wybór między dwiema strukturami zależy od czynników takich jak ograniczenia kosztów, środowisko aplikacji i określone wymagania funkcjonalne. Czterowarstwowa struktura jest powszechna ze względu na jej opłacalny charakter i jest zwykle preferowana w zastosowaniach, w których kontrola kosztów jest priorytetem.

Wniosek

Podsumowując, zarówno czterowarstwowe, jak i sześciowarstwowe niedotykowe przełączniki membranowe mają swoje wyraźne zalety i zastosowania. Zrozumienie tych różnic ma kluczowe znaczenie dla projektantów i inżynierów w dokonywaniu świadomych wyborów, zapewniając właściwą równowagę między kosztami, funkcjonalnością i wydajnością.
