Przełącznik cienkowarstwowy: rdzeń sterujący nowoczesnych produktów elektronicznych

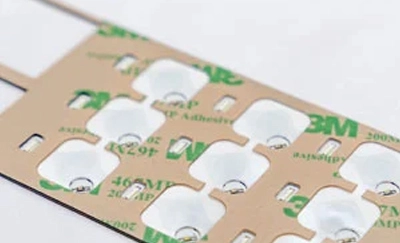

Typowa struktura przełącznika membranowego to wielowarstwowa struktura składająca się z materiału izolacyjnego i materiału przewodzącego o pewnej elastyczności. Jest to płaski, samoblokujący przełącznik przyciskowy. Proces produkcji przełącznika membranowego odbywa się głównie za pomocą sitodruku. Zgodnie z wstępnie zaprojektowanym kontaktem i obwodem, przewodzący atrament jest drukowany na elastycznej folii poliestrowej (PET), a następnie folia obwodu drukowanego jest łączona z drukowanym elastycznym podłożem, płytka PCB lub inne materiały panelowe. W porównaniu z tradycyjnymi przełącznikami mechanicznymi,Przełączniki membranoweMają zalety prostej konstrukcji, pięknego wyglądu, doskonałej odporności na środowisko i długiej żywotności. Jednocześnie, ze względu na unikalną strukturę przełączników membranowych, bardziej sprzyjają rozwojowi urządzeń elektronicznych w kierunku lekkich, cienkich, krótkich, małych i wysoce inteligentnych kierunków.

Funkcje i zakres zastosowania przełączników membranowych

Przełączniki membranowe to nie tylko nowy typ panelu lub pojedynczy element przełącznika, ale nowy typ urządzenia elektronicznego oparty na zasadzie działania czujników ciśnienia membranowego. Mogą być zintegrowane z całym panelem maszyny lub używane jako etykiety funkcjonalne. Mogą również służyć jako dekoracja wyglądu lub po prostu jako przyciski przełącznika. W oparciu o rdzeń czujników ciśnienia membranowego i możliwość wykorzystania różnych materiałów podłoża, przełączniki membranowe mogą osiągnąć wiele różnych funkcji. Obecnie można je zobaczyć w urządzeniach gospodarstwa domowego, elektronice 3C, sterowaniu samochodowym i innych dziedzinach. Dlatego,Niestandardowe przełączniki membranoweSą odpowiednio nazywane montażem produktów urządzeń elektronicznych, które integrują funkcjonalność i dekorację.

Jako nowatorskie urządzenie elektroniczne, chociaż zastosowanie i popularyzacja przełączników membranowych na rynku międzynarodowym rozpoczęło się w latach 80. XX wieku, wraz z postępem technologii oraz rozwojem i zastosowaniem nowych materiałów, ich zakres zastosowania rozprzestrzenił się na różne dziedziny, takie jak przemysł, rolnictwo, obronność, badania naukowe, medyczne, Automatyzacja biurowa, sprzęt gospodarstwa domowego i zabawki dla dzieci. Szczególnie po wejściu w XXI wiek, dynamicznie rozwijający się rynek elektroniki użytkowej 3C napędzał ciągły rozwój przełączników membranowych w kierunku miniaturyzacji, inteligencji i wielofunkcyjności.

Zasada techniczna przełączników membranowych

Przełączniki membranowe to w rzeczywistości zestaw przełączników dotykowych, które są odpowiedzialne za przesyłanie instrukcji obsługi do tylnych obwodów maszyny. W normalnych warunkach, kontakt między górną i dolną warstwą przełącznika jest oddzielony ze względu na szczelinę określoną przez grubość warstwy izolacyjnej z okienkiem w przełączniku membranowym (nawet w jednowarstwowej strukturze obwodu, płytki kontaktowe obwodu są oddzielone w sposób podobny do labiryntu). Gdy zewnętrzna siła docierająca do odpowiedniego punktu zostanie przyłożona do określonego przycisku na panelu, dwa styki odpowiadające przyciskowi natychmiast się zamykają. W tym samym czasie sygnał jest przesyłany do tylnego obwodu przez podłączoną wtyczkę, powodując pracę maszyny zgodnie z ustawionymi instrukcjami. Po usunięciu siły zewnętrznej, ze względu na elastyczność materiału podstawowego przełącznika membranowego, styki szybko się rozdzielają i resetują. W tym czasie ustalono wejście sygnału, a separacja styków nie wpływa na stan roboczy maszyny.

TheProducent niestandardowych klawiaturCzęsto projektują te przełączniki membranowe, aby spełnić określone wymagania operacyjne i interfejsy użytkownika, zapewniając zarówno funkcjonalność, jak i trwałość w różnych aplikacjach.
